История строительства Студии
29.08.2025 - без окончания.
Статья не познавательного, а исторического характера о том, как мы возводили Студию ("медленно возводимый" ангар)

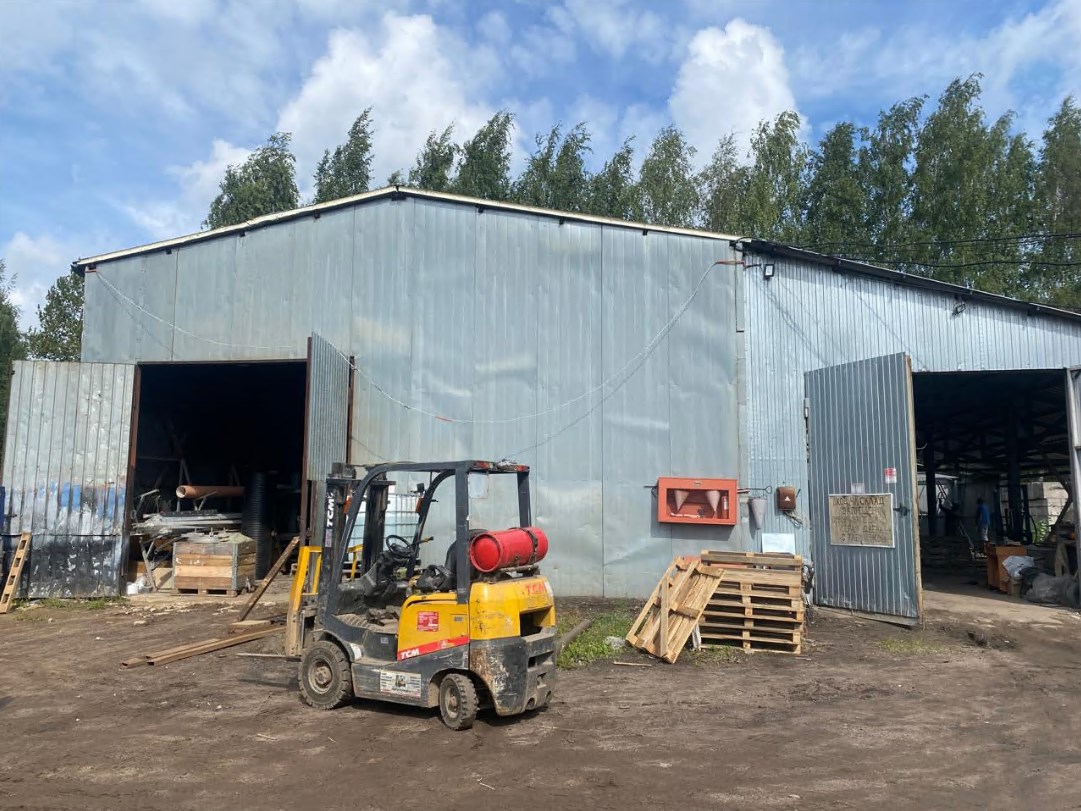

Началась история в конце августа 2025. Какие-то люди лишились аренды участка земли у города и вынуждены были избавляться от прекрасного ангара, который на этом участке стоял.
Красота ангара, конечно впечатляет. Но продавцу нужно было очень срочно от него избавиться и финальное предложение было "400т.руб.", то отказаться было практически невозможно.
Тем более я давно уже мечтал о расширении моей мастерской, в которой уже было откровенно тесно.
Для общего понимания - размеры основного ангара были в районе 12х20. Ангар укрыт сверху кровельными сэндвич-панелями, а наружные стены - такими же панелями, но стеновыми. И ещё в комплекте была пристройка 10х20. Но она нам досталась только в виде каркаса, без обшивки.
"Сделку" закрыли максимально оперативно и с 1 по 12 сентября мы своими силами полностью демонтировали ангар и перевезли его к себе.
Каких-то особо весёлых приключений при демонтаже не случилось. А может я просто про них не знаю, поскольку лично при демонтаже не присутствовал.
Из любопытного мне запомнилось, что погрузчик (уже при разгрузке) относительно свободно может перевозить длинномерные элементы. Это, конечно, очень сильно облегчило процесс перемещения деталей ангара.
Дальше было относительно скучное развлечение с заливкой бетонной плиты под будущую Студию. Это было с 23.09 по 16.10. И после этого монтаж отмостки шириной в 1.5м, который завершился ближе к 06.11.
Из любопытного опыта за это время, была одна вещь, которую хочется вспомнить. На дворе был октябрь/ноябрь, температура в районе 0 градусов. Бетон вставал отвратительно, а отмостку мы хотели сделать относительно декоративной сразу.
Для декоративности её нужно было затирать сверху, а в этом температурном режиме затирка крайне сложна - бетон встаёт плохо, медленно, неравномерно... Мы решили его греть. Технология была уже относительно отработана и проблем не ожидалось.
Но что-то пошло не так. Или ПНСВ у нас был совсем плох. Или сказывались особенности монтажа не очень большой по толщине отмостки. Не знаю. Но при включении прогрева УЗО выбивало почти на всех контурах, за очень редким исключением.
Сделать было ничего уже нельзя, но греть было всё равно нужно. Я кинулся искать трансформатор гальванической развязки, который мог бы оперативно решить проблему, но вечером в пятницу это была тупиковая идея. Да и в хороший день не очень понятно где бы я смог его найти за разумные деньги.
А нужен мне был трансформатор где-то около 10кВт.
Разумным решением было бы поставить станцию прогрева бетона, но поскольку ПНСВ уже был уложен из расчёта напряжения в 220В и залит бетоном, то станция никак помочь не могла.
И тут неожиданно друзья дали мне удивительно полезную идею. Ведь вместо трансформатора гальванической развязки можно использовать не заземлённый бензиновый генератор! Результат будет приблизительно тот же. Да, это несколько дороже в эксплуатации, но генератор у меня уже был на месте!
И через час возни с проводами - у меня стояло два генератора по 6.5кВа, которые вполне были готовы греть нужную мне часть. Сейчас решение кажется очевидным, но на тот момент это было просто чудесное спасение!
Таким образом мы частями залили все 96 погонных метров отмостки. Конечно настоящий результат мы увидим только следующим летом, но на первый взгляд всё получилось отлично.
19 ноября начали монтаж вертикальных опор будущей Студии. Там была крайне любопытная история с погрузчиком, но её я опишу потом отдельно. Монтаж был относительно несложен и за пару дней мы справились.

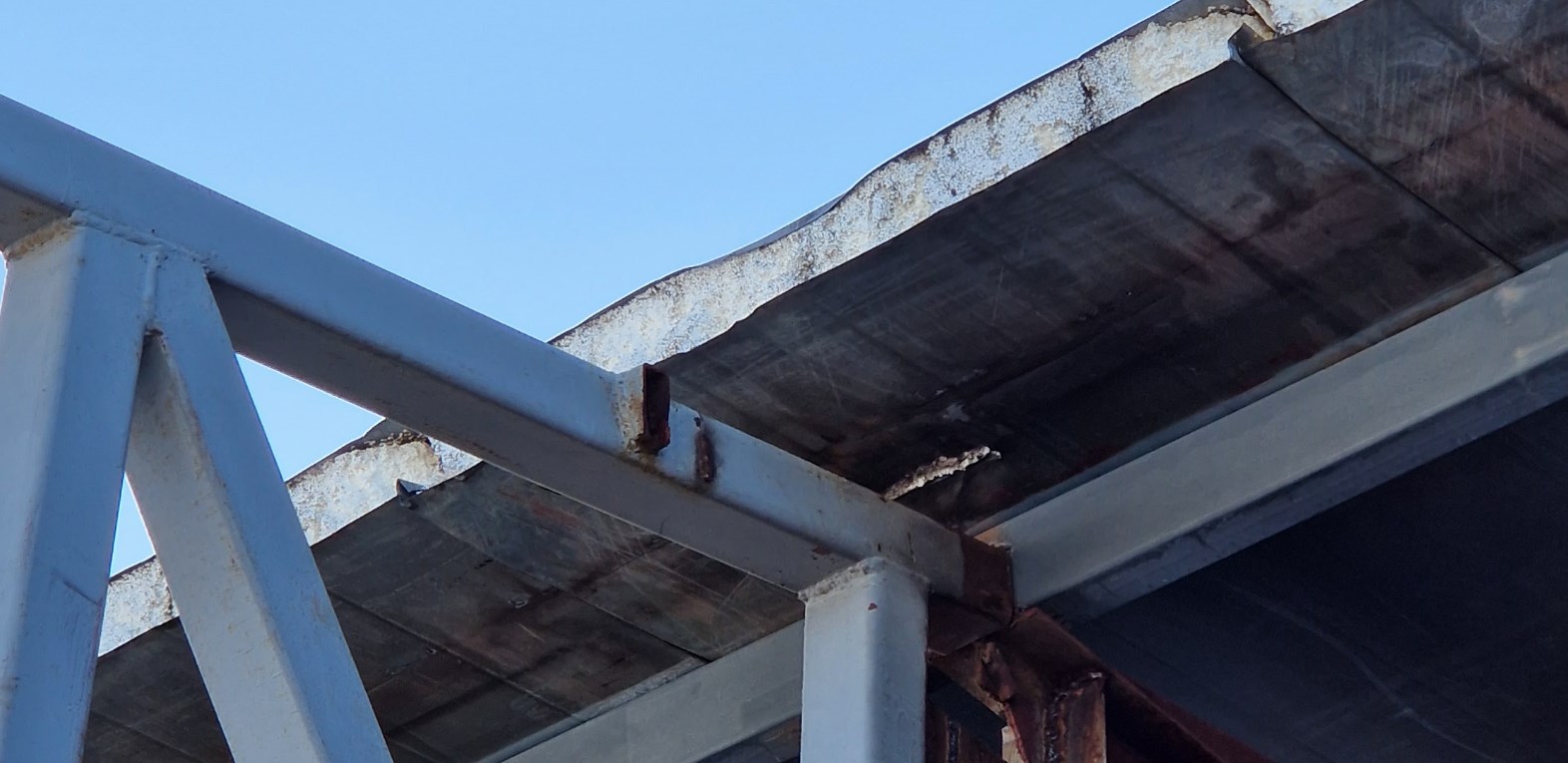

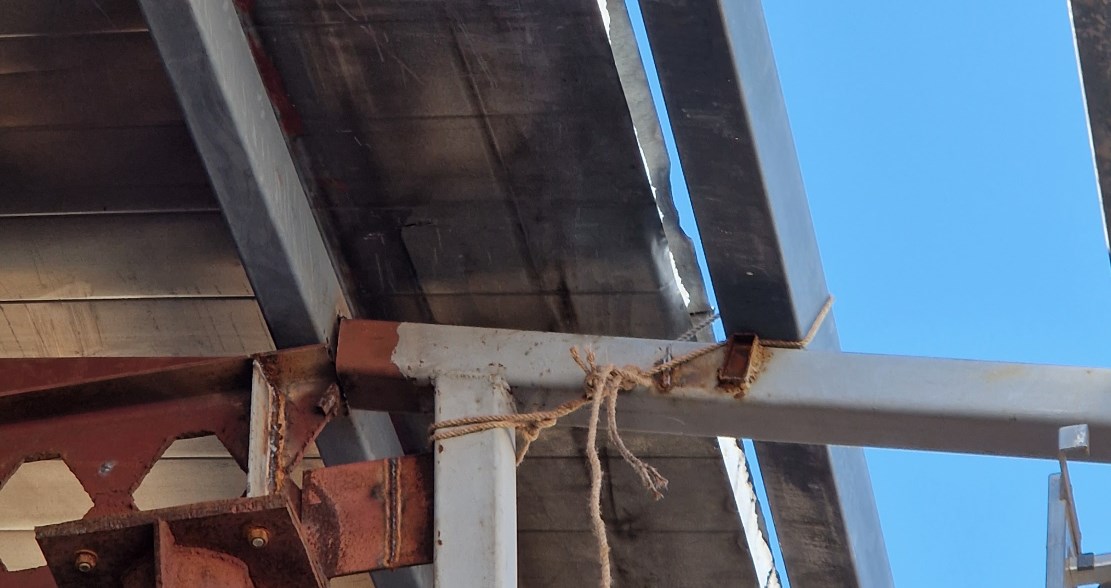

Потом установили фермы, уложили прогоны, затащили на крышу сэндвич-панели и смонтировали их. И не просто смонтировали, а проклеили монтажной пеной все стыки, закрыли все фальцевые замки и загнули их (загибали из-за того, что замки были уже прилично пожившие и в вертикальной плоскости практически не держались).
Делали это всё без особой спешки и к 12 декабря крыша была относительно готова.
И вот где-то на этом этапе что-то пошло не так... На протяжении всего этого монтажа я, когда было свободное время, собирался приобрести дополнительно набор труб на обрешётку крыши пристройки Студии. И этот процесс мне давался как-то не очень, потому что строительный калькулятор показывал какие-то очень большие прогибы на нужных мне длинах. Я всё никак не мог собраться с силами, чтобы посчитать окончательное правильное решение...
Рассчитывал я использовать ту же трубу, которая была на прогонах крыши основного ангара (80х40х3), но мне нужно было определиться с шагом монтажа. Предыдущий шаг прогонов на пристройке был около метра.
И вот... На калькуляторе у меня получилось, что труба 80х40х3 на пролёте в 5 метров (это моё расстояние между фермами) при снеговой нагрузке в 200кг и шаге прогонов в 1м будет иметь прогиб в 150мм.
По какой-то непонятной мне сейчас причине - до этого я считал всё то же самое, но с расчётом не шарнирного крепления, а жесткой заделки. И там всё получалось в пределах 30мм, что многовато, но терпимо.
А потом я понял, что мои вертикальные фермы не могут никаким образом считаться жесткой заделкой. Они раскачиваются в вертикальной плоскости даже без внешней нагрузки. Значит они являются шарнирным элементом.
И тут я "догадался", что на крыше основной части ангара у меня проблемы ровно такие же и даже больше, поскольку там шаг между прогонами составляет 1.2м, что даёт уже 180мм прогиба.
Конструктор из меня не очень... Но чисто интуитивно я полагаю, что если все прогоны прогнутся на 180мм - скорее всего крыша этого ангара сложится как карточный домик. Ведь в этот момент фермы, особенно крайние, окажутся не в вертикальной плоскости и скорее всего их просто сломает под весом кровли.
Тут пришлось обращаться к настоящим конструкторам. Там надо мной даже не смеялись... Видимо, кто в армии служил, тот в цирке не смеётся. Проверили за меня нагрузку на ферму, посчитали правильное сечение прогонов, выдали схему монтажа. Указали на ещё некоторое количество небольших конструктивных ошибок и отправили меня в добрый путь.
Что же делать? Вариантов не осталось. Нужно демонтировать кровельные сэндвич-панели и менять все прогоны.
Где-то здесь я прямо сейчас. Потом допишу чем всё кончилось. :)
На новые прогоны мне нужно:
Основная будка. 12 прогонов по ферме (по 6 с каждой стороны). Плюс два прогона по свесу. Итого 14. Итого 28 труб 120х60х4.
Пристройка. Длина кровли 12 метров. Получается 12 прогонов с шагом 1.2м. Это уже со свесом. Итого 12. Итого 24 трубы 120х60х4. Здесь будем использовать профнастил H65, так что шаг прогонов достаточен.
