Внутренний мир RJ-45 коннектора

19.01.2026

Пару дней назад был обзор I-коннекторов. В целом он был, конечно, больше юмористической направленности. А вот сегодняшний будет грустным.

Как я уже говорил, понадобилось тут мне нарастить какое-то количество UTP TP5. Я купил I-коннекторов и собрался что-нибудь умное сделать. Но тут выяснилось, что RJ-45 у меня тоже закончились. Не уследил.

Заказал я на Ozon каких-то коннекторов, которые должны были приехать быстро. Дождался их. И пошёл кримповать.

Долго ли, коротко ли... Обжал я три наконечника. И каково же было моё расстройство, что линк у меня не поднялся. Я взял тестер патчкордов! Воткнул его. И он мне показал - ничего. То есть не то, чтобы я ошибся где-то в последовательности. Или на транзитном кроссе контакт не добил. Нет, просто "ничего".

https://screenshots.prosto.obit.ru/20260119_182830_4vaot.jpg

Стал я пытаться понять, что же произошло. А произошло странное. Моя кримповалка не дожала ножи RJ-45 до нужного уровня. Насколько не дожала, что я это просто смог увидеть своим уже не очень острым зрением.

Поплакав какое-то время, я вспомнил заветы "отцов" и докримповал разъёмы плоской отвёрткой. Это решило мою проблему на какое-то время. Но очевидно, что это было хоть и быстрым, но относительно тупым решением.

И вот сегодня у нас на обзоре какая-то дичь.

https://screenshots.prosto.obit.ru/20260119_183731_jkcfv.jpg C

Три кримповалки, справа налево.

1. Обычная, старая, не знаю откуда и когда взялась. Всё кругом ею обжато. Но мода не стоит на месте. Сейчас "в тренде" сквозные наконечники. А она старенькая. Она под обычные, стандартные. Те, которые никогда никого не подводили.

https://screenshots.prosto.obit.ru/20260119_184008_emxyo.jpg

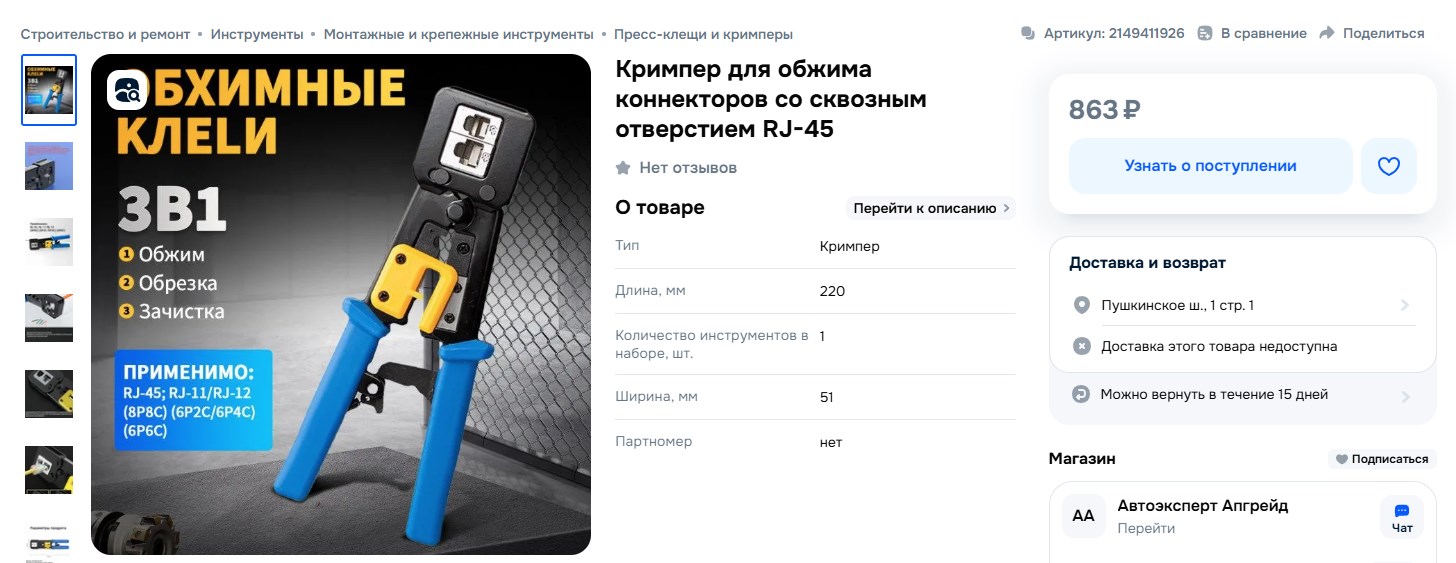

2. Модная, современная, дешёвая китайская кримповалка. Да, есть некоторые проблемы с подрезкой - нож как-то странно в ней фиксируется. Но какое-то количество джеков она обжала. И вроде никто не жаловался.

https://screenshots.prosto.obit.ru/20260119_184047_cg7u0.jpg

3. Дорогая. Не знаю, говорит ли это о ней хорошо. Но нужно было что-то попробовать. Вот я и попробовал.

https://screenshots.prosto.obit.ru/20260119_184218_b3508.jpg

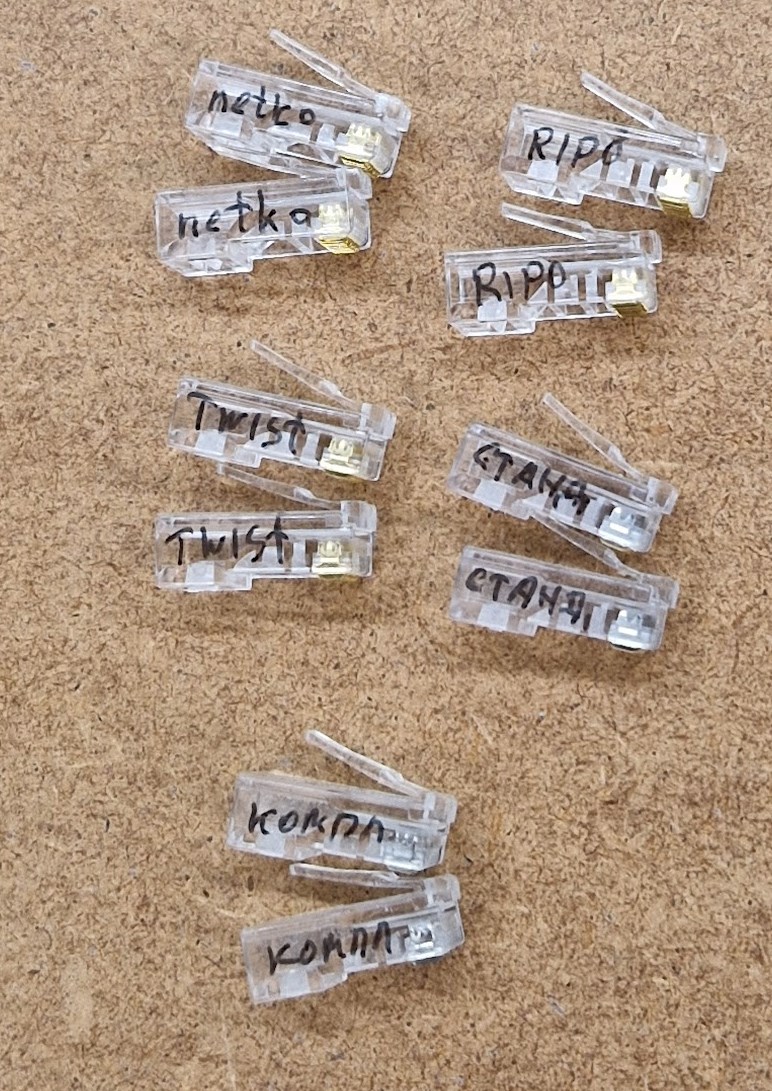

А также у нас набор RJ-45 коннекторов (пять штук).

1. Стандарт. Какие-то коннекторы. Обычные, не сквозные коннекторы, купленные "на рынке в ларьке всё по 99".

2. Компл. Наконечники, которые шли в комплекте с синей кримповалкой. Я ими пользовался уже какое-то количество времени. Приблизительно 70 раз (в комплекте было 100, но я наверняка потерял где-то часть).

https://screenshots.prosto.obit.ru/20260119_184435_e4sov.jpg

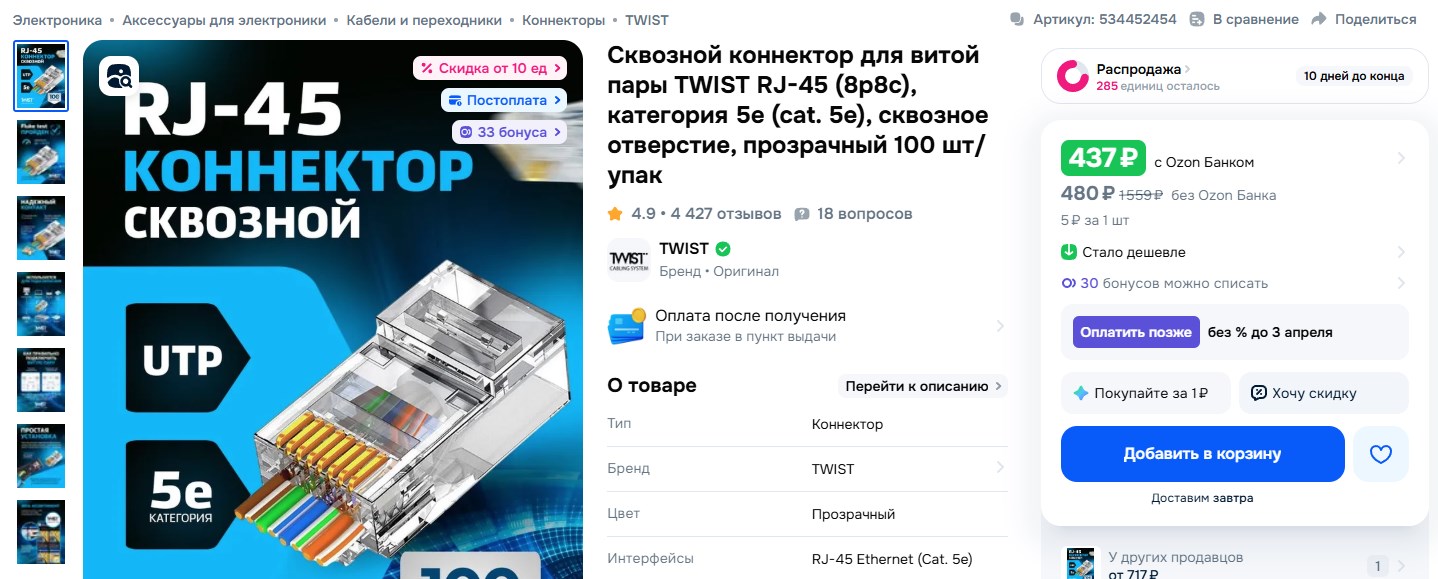

3. Twist.

https://screenshots.prosto.obit.ru/20260119_184639_qk1p8.jpg

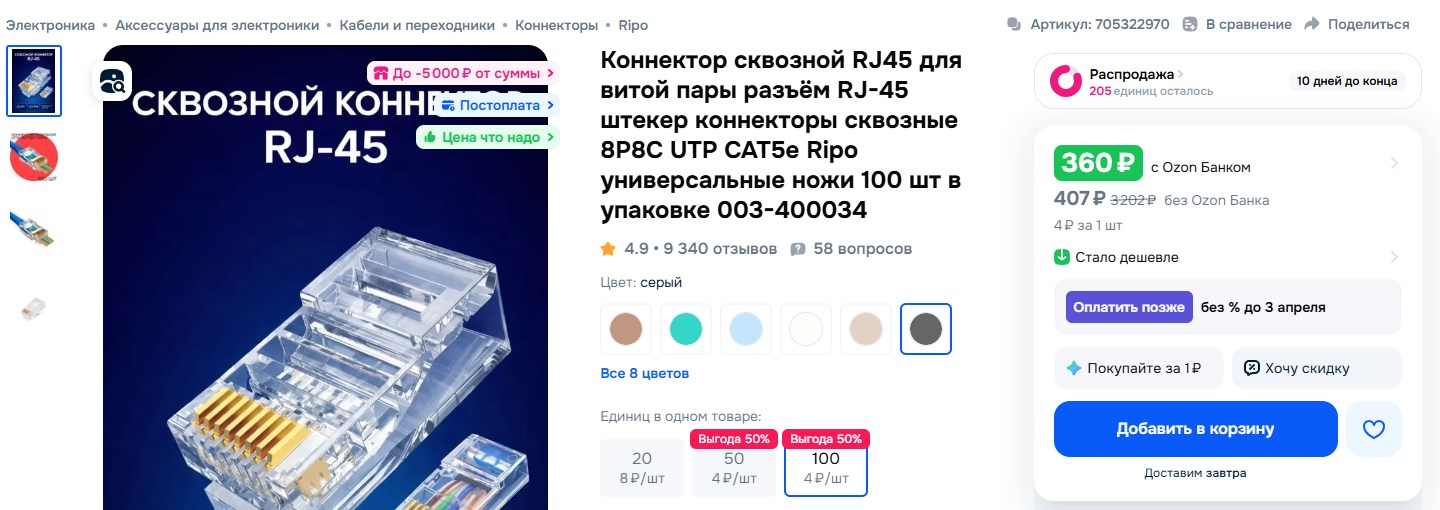

4. Netko.

https://screenshots.prosto.obit.ru/20260119_184539_e2i16.jpg

5. Ripo.

И теперь я буду их обжимать.

Я осознанно это делаю без витой пары. Если вам вдруг покажется, что витой парой будет лучше, то, как я писал в начале - с витой парой я уже пробовал.

Так вот.

https://screenshots.prosto.obit.ru/20260119_185136_fpvvj.jpg

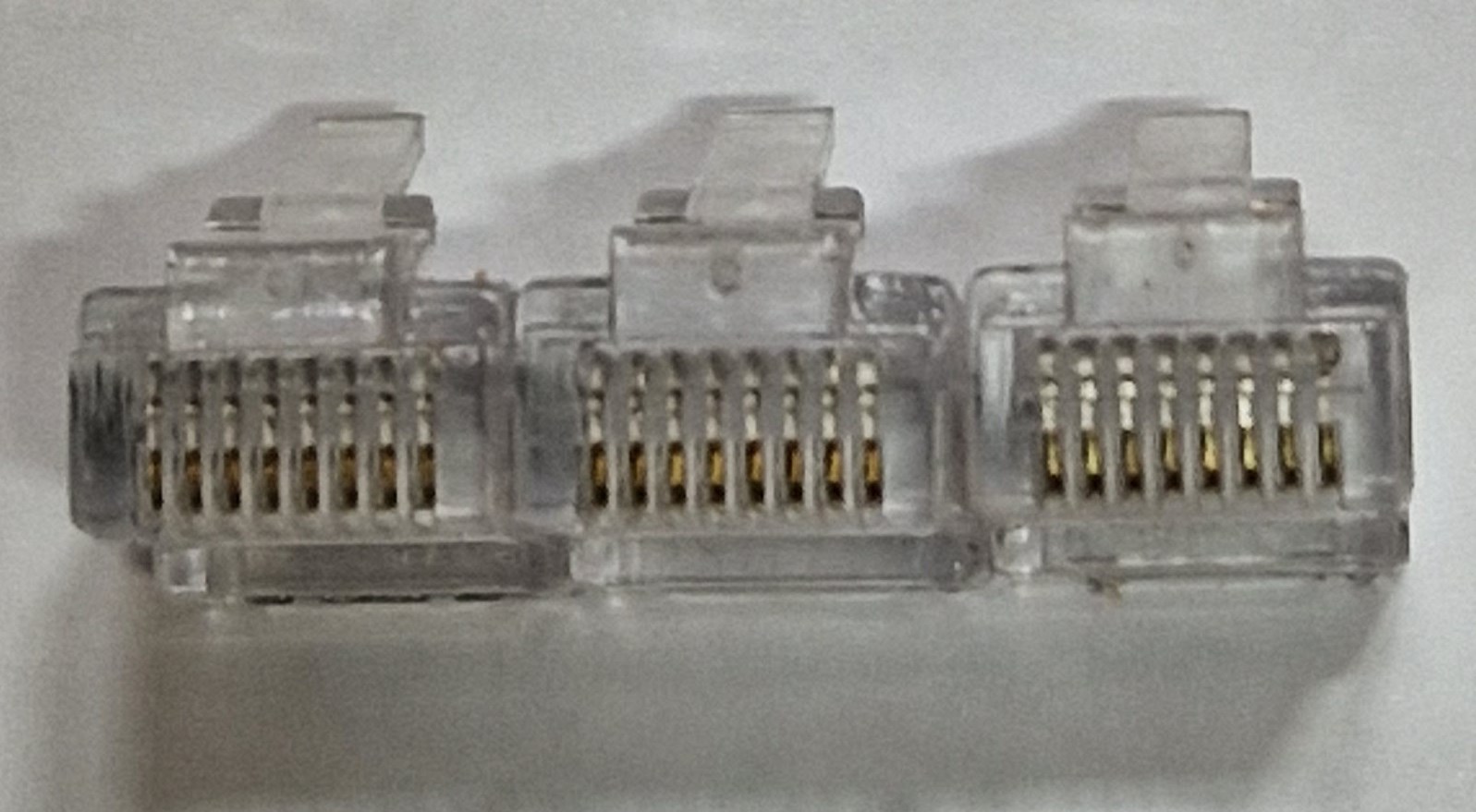

Это стандартные (не сквозные) наконечники, обжатые всеми тремя кримповалками. По глубине ножей относительно нижней плоскости наконечника видно, что в общем они обжаты как-то одинаково. Стоимость кримповалки на это не повлияла. Неожиданно.

Кстати, заодно тут я для себя выяснил, что стандартные джеки могут обжиматься как старой (обычной) кримповалкой, так и новыми, с подрезкой. Ничего никому не мешает. И наоборот, кстати тоже.

Обжим идёт в том же порядке, как кримповалки на столе лежали. Но работу красной я больше проверять не стал.

И если вы читаете дальше (а вы читаете), то рекомендую увеличивать картинки. Смысл происходящего будет понятнее. :)

https://screenshots.prosto.obit.ru/20260119_185434_4npsi.jpg

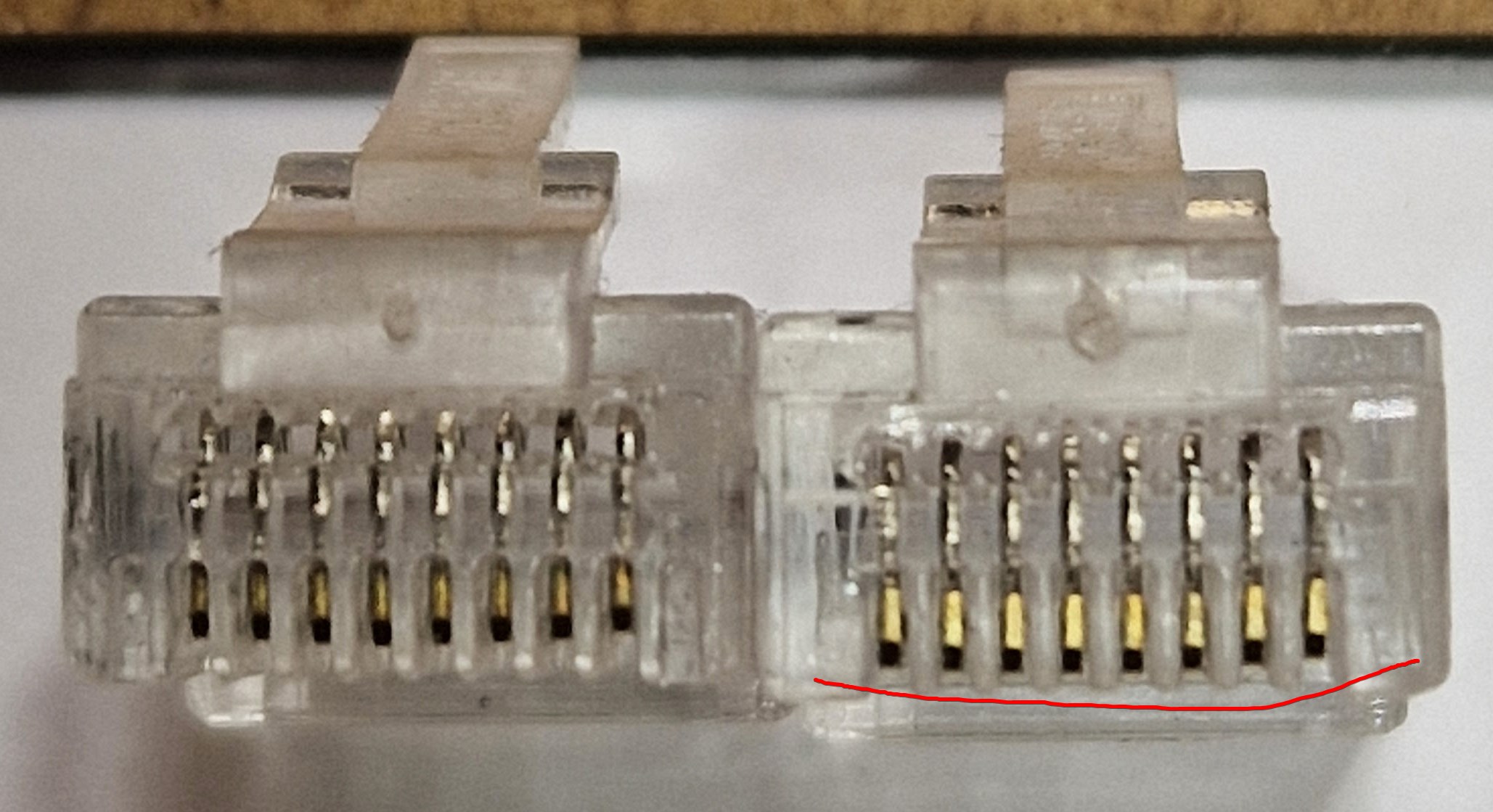

Комплектные наконечники. Уже интереснее. Уже видно, что середина наконечника плохо прожата синей кримповалкой. А зелёная молодец!

https://screenshots.prosto.obit.ru/20260119_185548_q328t.jpg

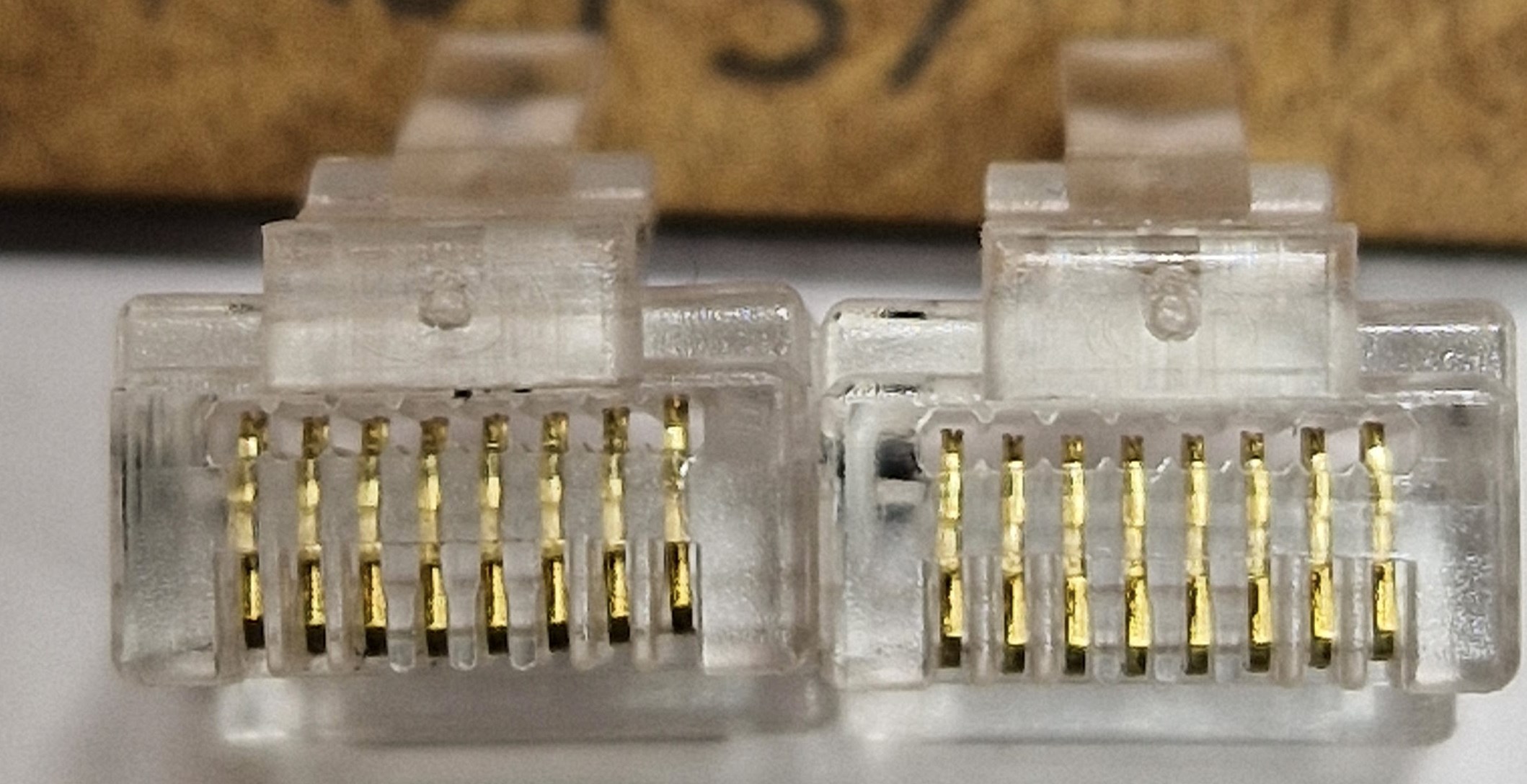

Twist. Сильно хуже. Видно, что ножи правого наконечника дошли в лучшем случае до середины! Левого тоже не дошли до конца, хотя и выглядит лучше. И на обоих видна дуга, по которой это происходило.

https://screenshots.prosto.obit.ru/20260119_185736_30kxt.jpg

Netko. Похоже на Twist, но правый выглядит уже просто полным провалом. И, кстати, Netko - это именно то, что я пытался обжимать вчера. Те, которые не обжались на месте вообще. И да, вчера я делал это синей кримповалкой. Вот почему у меня ничего не заработало.

https://screenshots.prosto.obit.ru/20260119_185920_e3ihr.jpg

Ripo. Ну... Выглядит вроде бы сносно. Синяя прожала больше середины. Зелёная дожала вообще сносно. Не шедевр, но возможно, что это будет работать.

Вывод. Для себя всю эту дичь я объяснил тем, что поскольку у джека теперь (с переходом на сквозные наконечники) нет монолитной тыльной стенки, то он получил способность сжиматься при кримповании. И это сжимание наконечника позволяет за счёт прогиба пластика ножам не зайти на нужную глубину. Это в целом видно, если смотреть на торец наконечника при обжиме.

Ну и теперь у меня появилась плюс одна фобия. Оказывается теперь нельзя просто так взять и купить наконечники. Нужно их подбирать и тестировать на совместимость с кримповалкой.

В общем почему-то пока я делал фотографии для этой статьи, у меня в голове крутился старый советский анекдот. 18+.

А зелёная кримповалка, кстати, всё-таки лучше себя показала по глубине прожима.
