Датчик уровня соли для солевого бака

21.02.2026

В загородной жизни обычно существует такая вещь как водоподготовка...

И в большинстве случаев он требует фильтрационной колонны с ионообменной смолой, которая будет приводить воду к каким-то разумным значениям параметров. А ионообменная смола подразумевает наличие периодического цикла восстановления, который требует использования соли (обычный NaCl).

Обычно для этого используется таблетированная соль, которая засыпается в "солевой бак". Дальше фильтрационная колонна за счёт магии и эжекционного эффекта забирает рассол из солевого бака и что-то там с ним делает.

Пока всё работает - всё работает. На моей памяти есть три проблемы, которые могут случиться.

1. Закончился ресурс ионообменной смолы. Ну закончился и закончился. Смолу нужно менять. Определить то, что ресурс закончился, можно с помощью экспресс-тестов. В моем случае речь идёт про умягчение воды (удаление катионов калия и магния), поэтому я использую смолу "Seplite SC 130". А экспресс-тесты на жёсткость продаются почти на каждом углу.

2. Забилась подающая трубка между солевым баком и фильтрационной колонной. После этого трубку нужно чистить. Эта проблема мониторится с помощью поплавкового датчика уровня воды (он должен сработать во время цикла восстановления смолы). Доберусь про него написать немного позже.

3. Закончилась соль в солевом баке. Тупая проблема. Но без соли ничего не работает. А когда за наличием соли некому следить, то она в какой-то момент заканчивается! Вот эту проблему я сегодня и взялся решить...

Долгое время мне казалось, что задача не имеет особо никакого решения. Ну а как можно автоматически сделить за уровнем соли? Самый разумный вариант - считать число циклов восстановления и после n-ного идти досыпать соль. Можно, но как-то не технично.

Была ещё идея с тензодатчиками, но к своему стыду я так и не добрался до неё. Немного не хватает опыта работы с ними и времени, чтобы разобраться.

И тут где-то на рекламных просторах мне попался баннер с "датчиком уровня соли". И я сразу же размечтался его купить!

И я уже было даже потянулся к кнопке "купить". Но пошёл почитать отзывы.

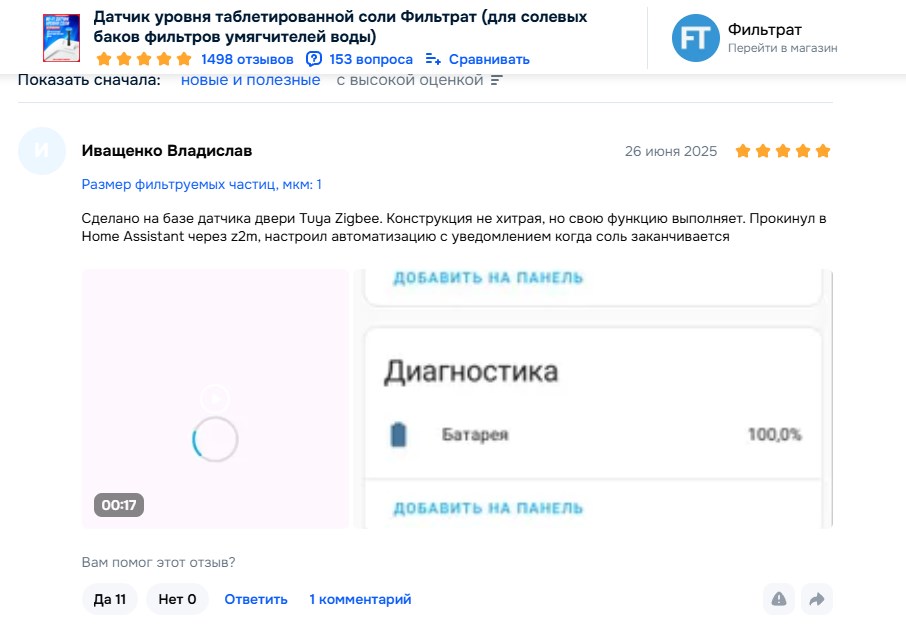

Отзывы на удивление не подвели. Устройство сделано на базе zigbee-датчика двери. Изящно! Просто, без проводов. Интересное решение!

Но zigbee... Ненавижу zigbee. Оно, конечно, будет работать, но будет приносить мне лишнюю боль. Нужно будет ставить отдельный шлюз. Оно будет отваливаться от него. Нет, на это пойти нельзя.

Но если развить эту идею, то почему бы не сделать это устройство на базе какого-то другого датчика двери? Например, Shelly. К Shelly пока почти не было претензий. За дело!

А нет, нифига. Shelly перестали выпускать свои Door Sensor. Не знаю почему, но они сняты с производства и купить их нельзя. Но мне повезло! На авито кто-то продавал ненужный ему датчик. И вот он у меня!

Датчик у меня есть. Но судя по видео мне нужен ещё какой-то штырь, который будет уходить внутрь солевого бака. А значит будет находиться в едком рассоле... Из чего его сделать? Я выбирал из текстолита, полипропилена, пвх, фторопласта. Текстолит, неожиданно для меня, оказалось, обладает достаточно высоким уровнем водопоглощения (2.5% за 24 часа). Полипропилен, как мне показалось, слишком гибкий в этом типоразмере (хотя вживую я так и не попробовал). Фторопласт интересен, но относительно дорог и главное - я побоялся, что он будет слишком нейтрален к термоклею.

Остался ПВХ. Он проходил по всем допускам.

Вроде всё у меня есть. Начнём наш эксперимент!

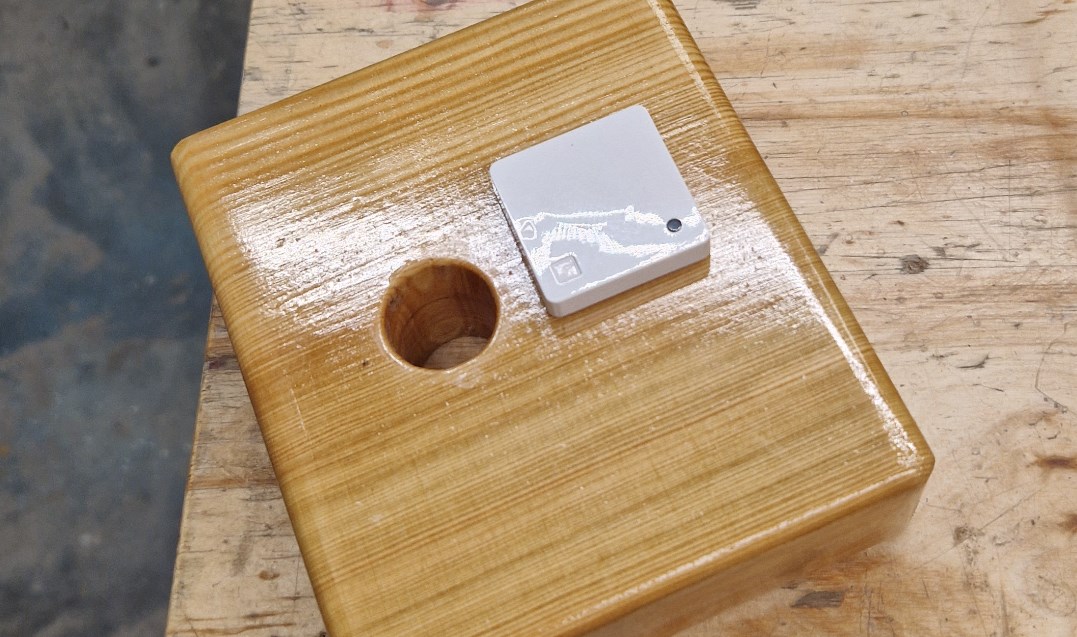

Для начала сделаем площадку основание. Мебельный щит из лиственницы в полиуретановом лаке (грунте) для наливных полов. На всякий случай протянул саморезами, на случай, если всё-таки влажность его не пощадит.

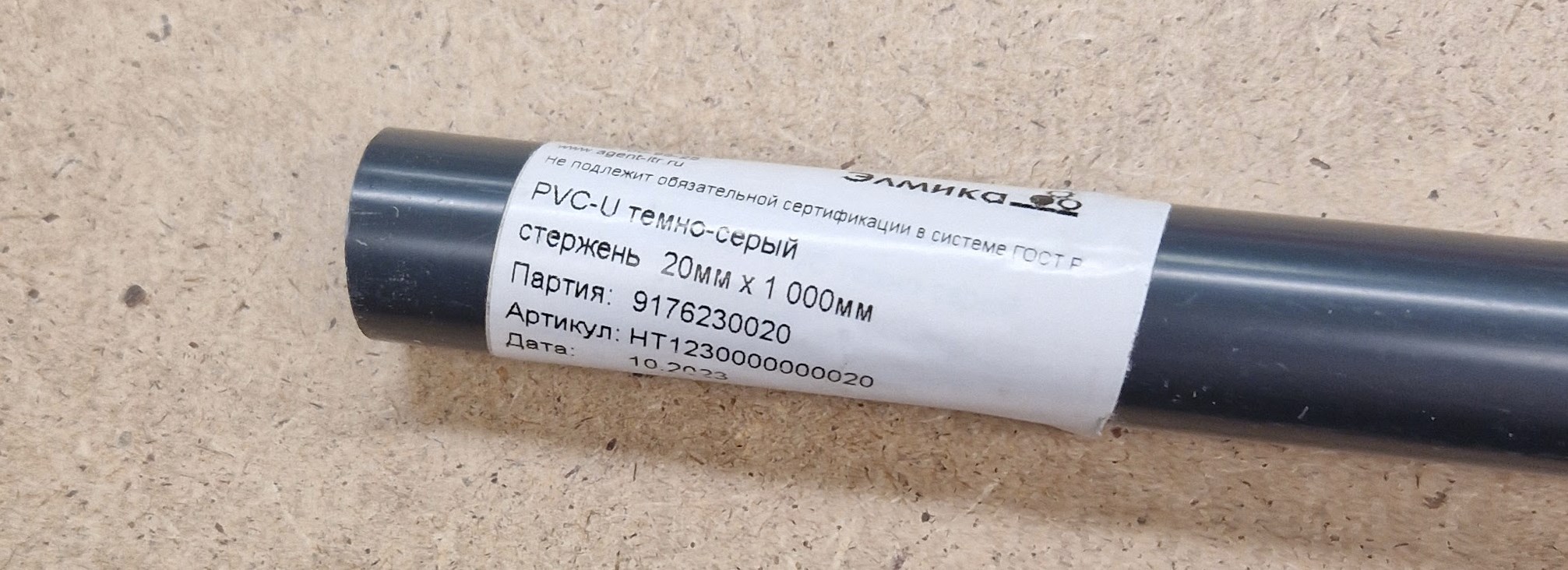

Сам штырь. Думаю метра мне должно хватить для понимания.

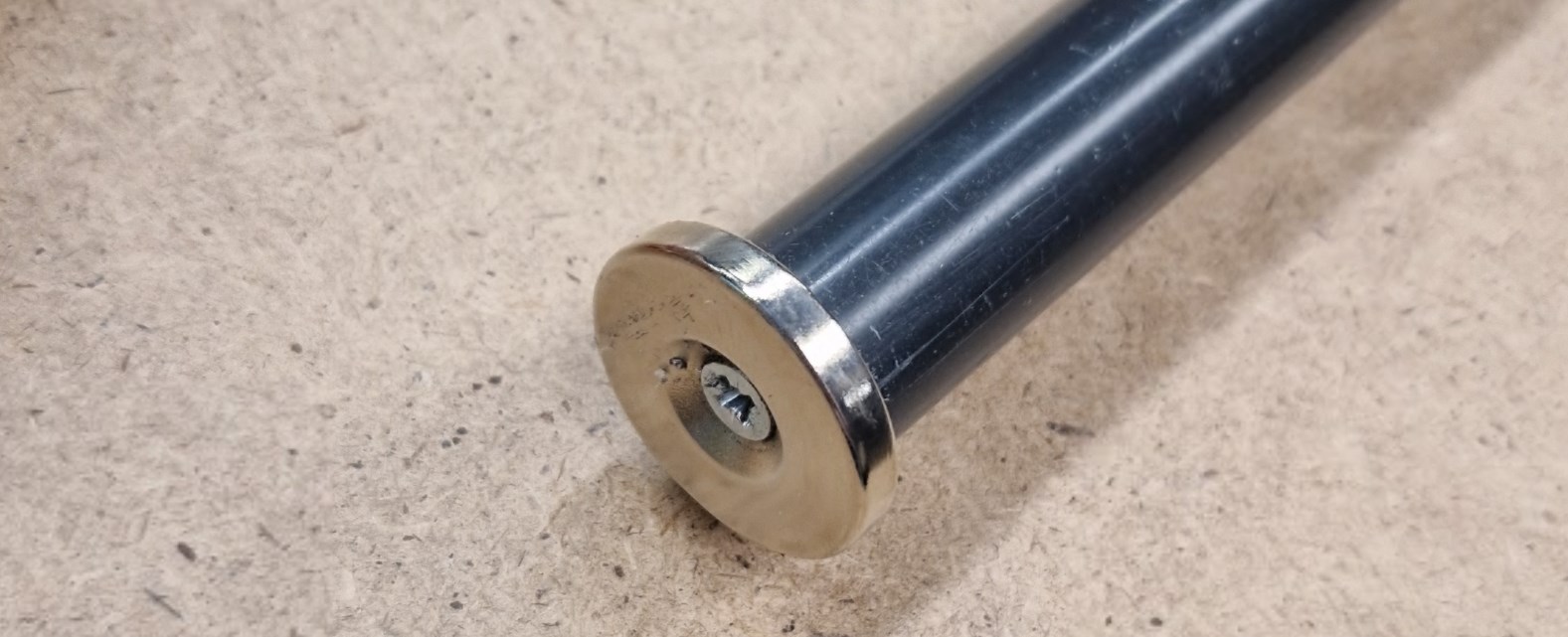

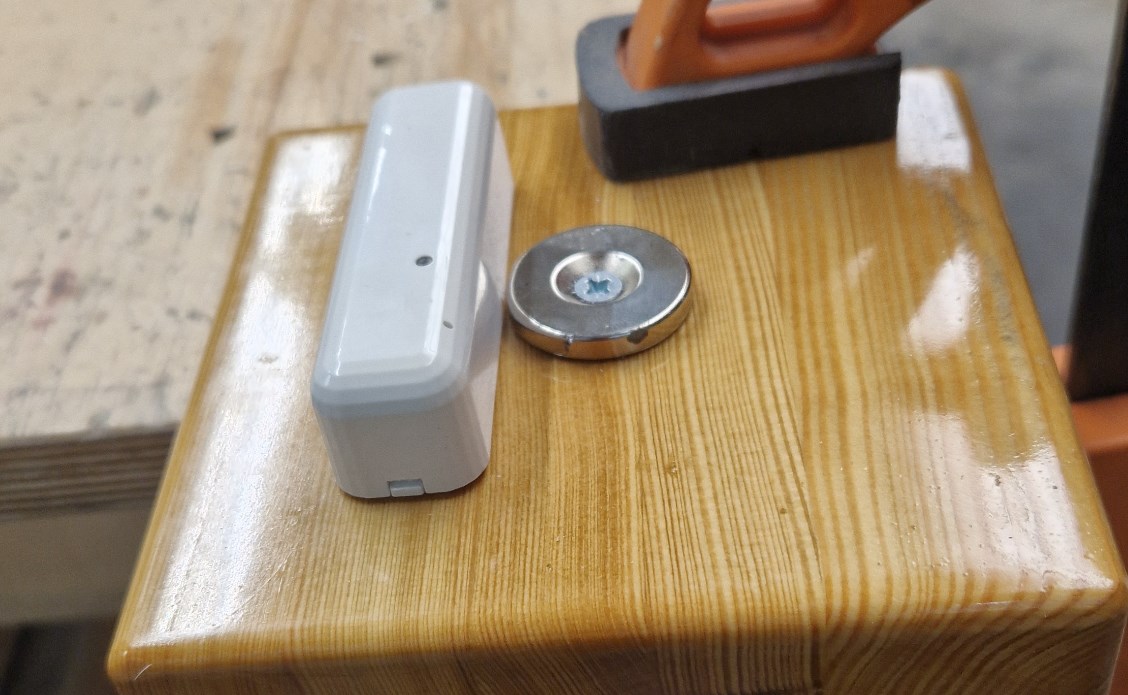

Крепим к штырю неодимовый магнит 30мм. Термоклей + саморез. Должно держаться хорошо!

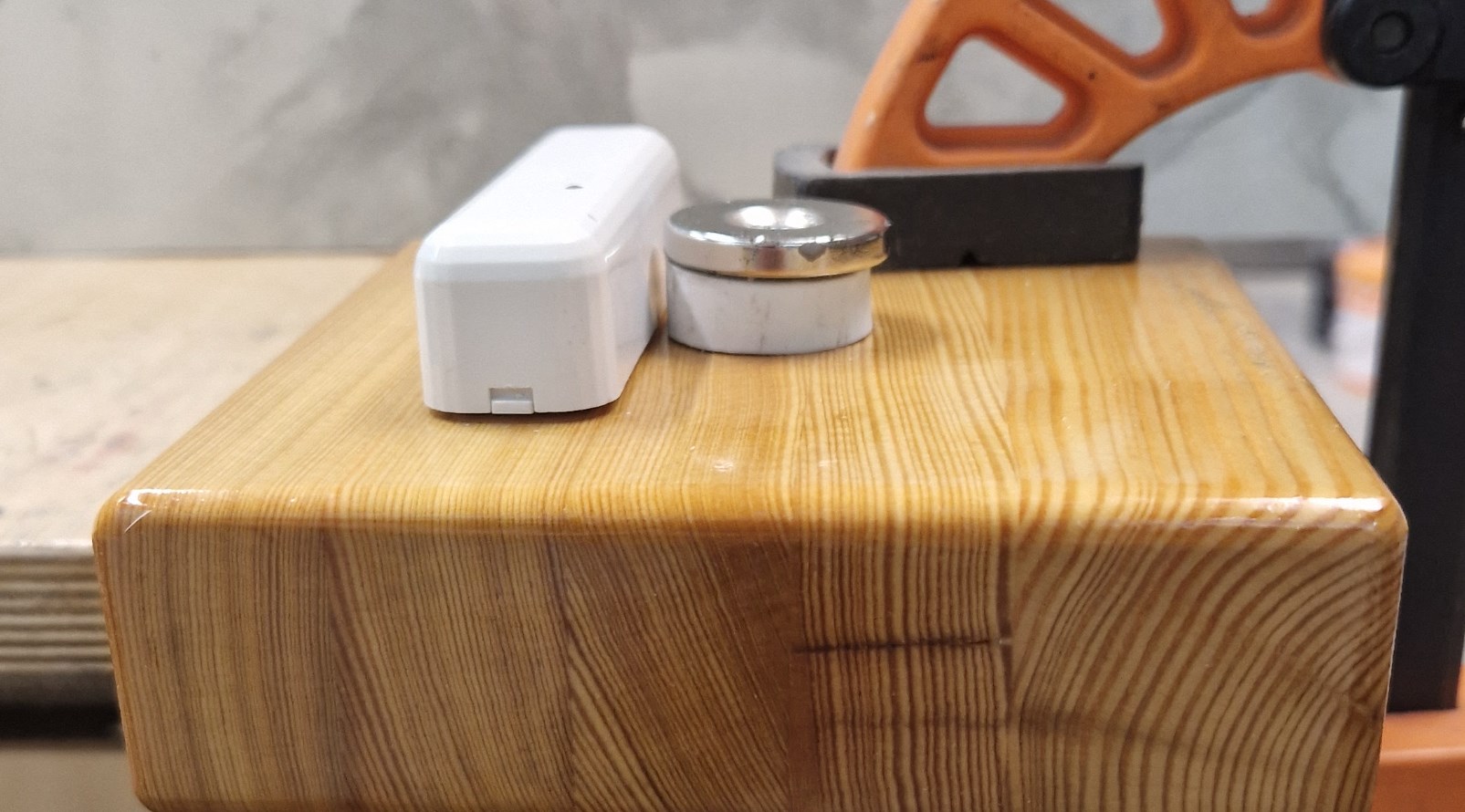

И вот - всё готово! Оно даже работает!!!

Но как-то криво оно работает. То срабатывает, то не срабатывает...

Поправим проставкой из полипропиленовой трубы.

Стало лучше, но... Но не всегда срабатывает всё равно!

Какое-то время экспериментов показало, что проблема в пространственном положении неодимового магнита. В определённых положениях срабатывание идеальное. Но стоит его повернуть на 20-30 градусов - и датчик его перестаёт видеть. Ничего не помогает. Предположу, что родная ответка датчика Shelly не подразумевала возможности её пространственного переворота. А здесь штырь может вращаться как ему захочется. Что же делать?

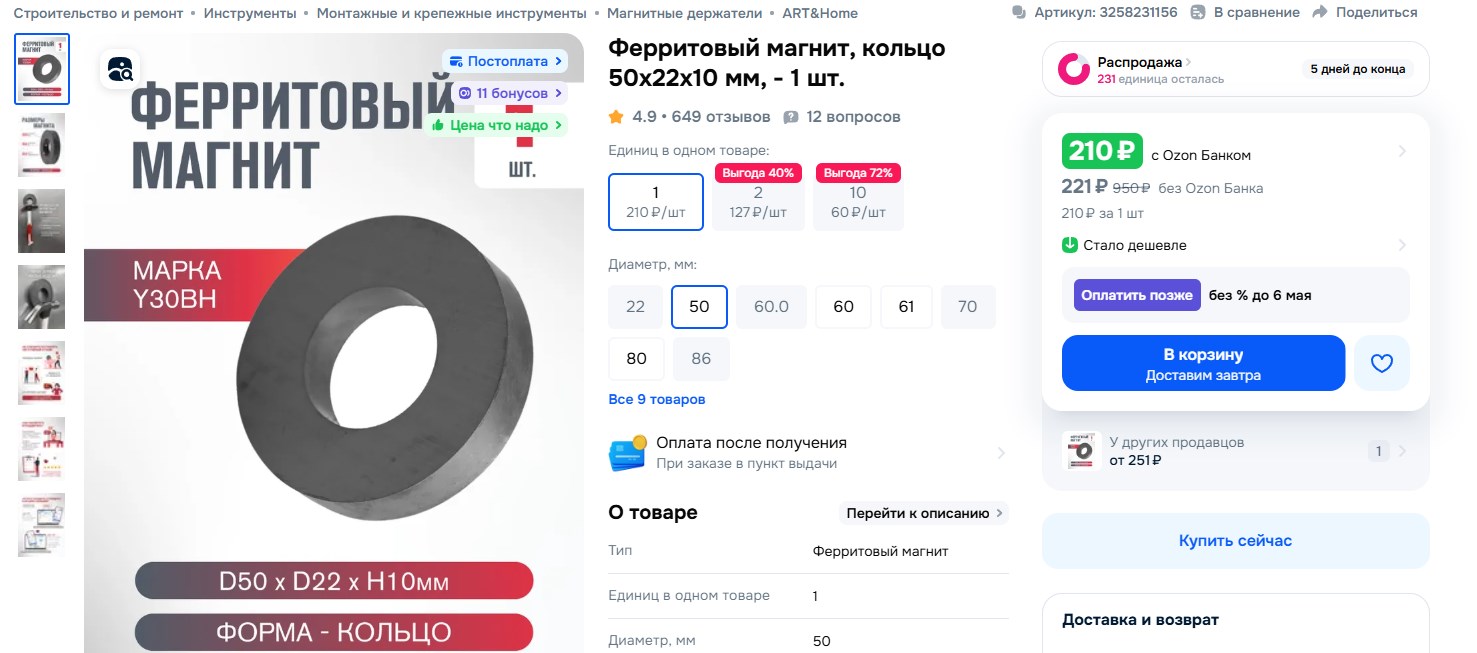

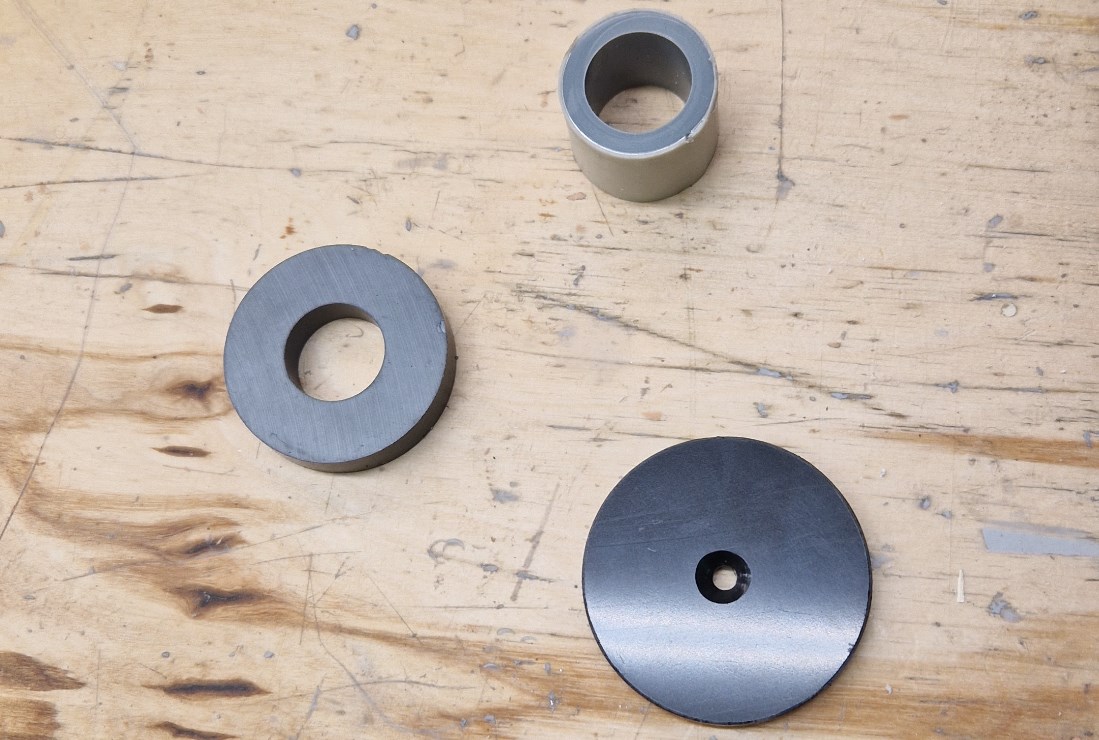

Нет, ты меня не обманешь. Попробуем отказаться от неодимового магнита в пользу старого доброго большого ферритового магнита!

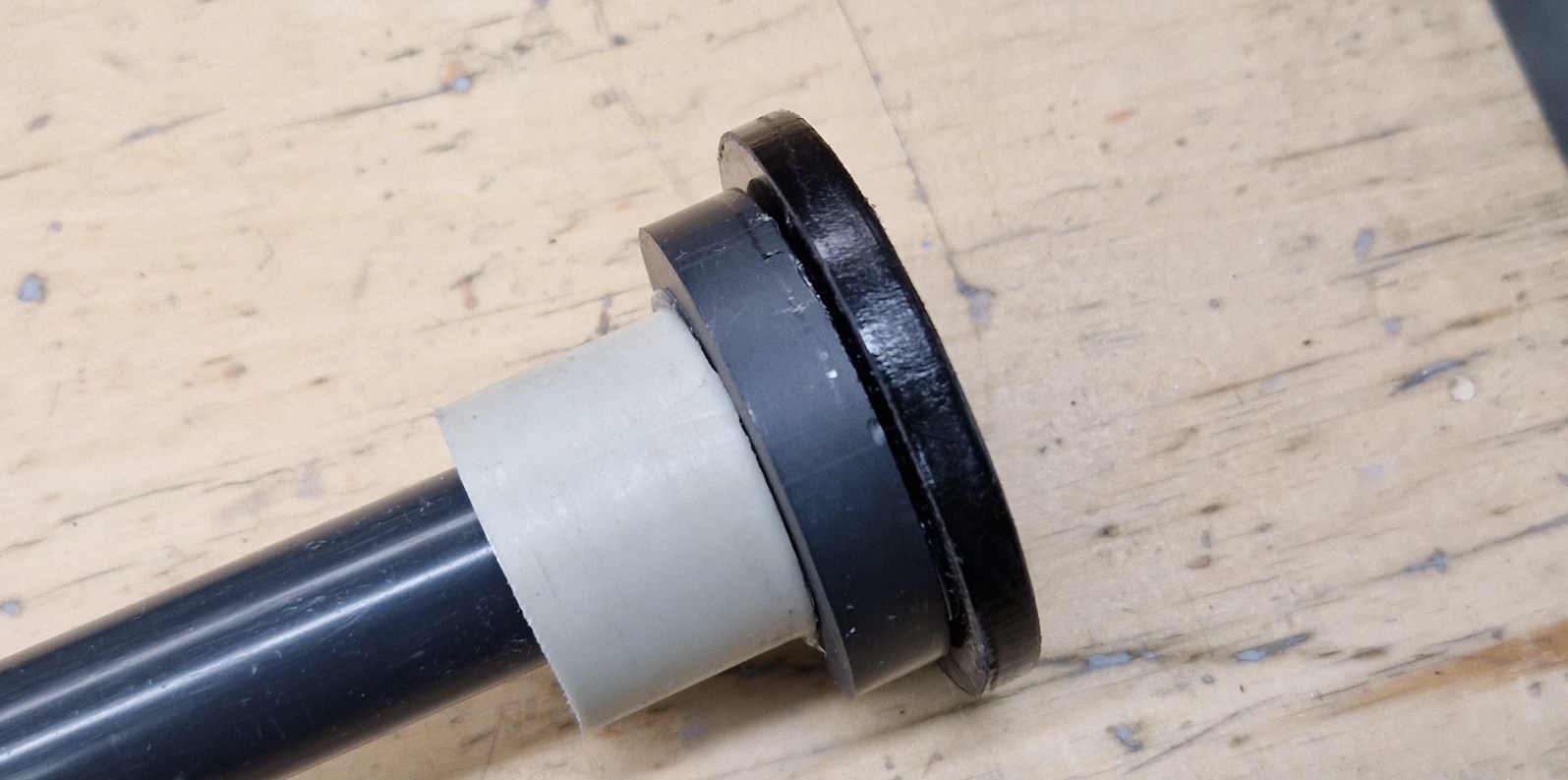

Из ПНД-листа вырезаем изящную шапку для штыря. Делаем новую проставку большей высоты из пропиленовой трубы.

Собираем это всё в единый кусок. Термоклей, саморез.

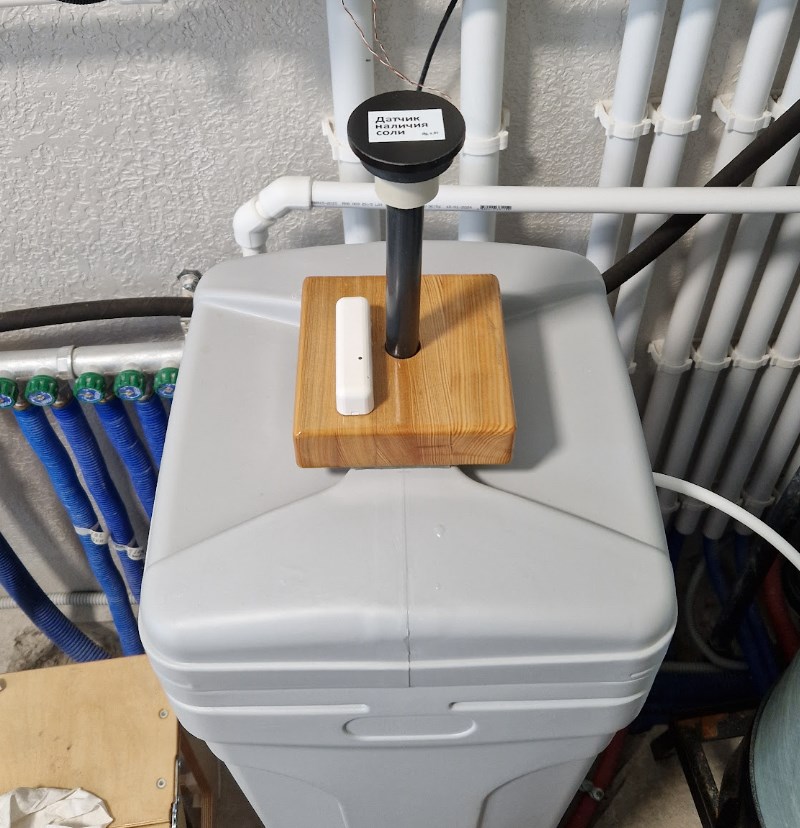

И вот он - шедевр! :)

Да, при ферритовом магните в 50мм и небольшом смещении Shelly Door Sensor относительно штыря - удаётся добиться 100% срабатывания датчика. С этим уже можно жить!

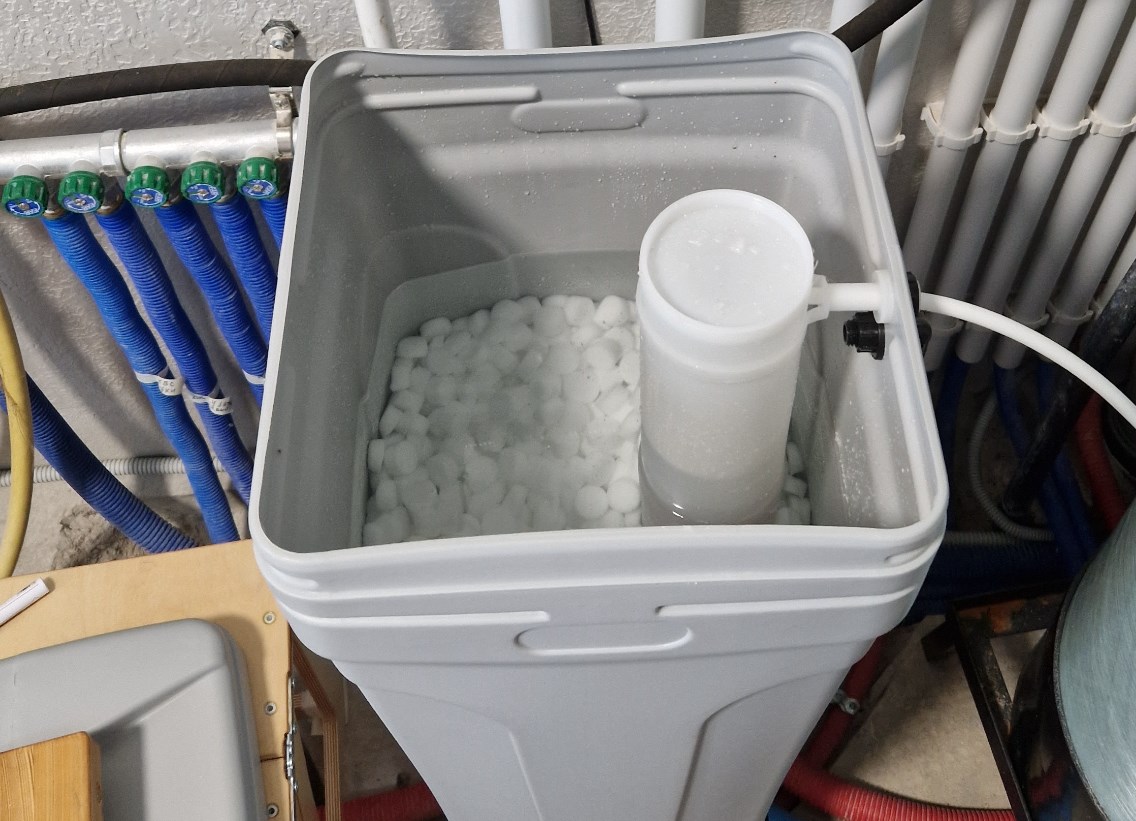

Осталось подрезать по месту мой вертикальный штырь и приклеить всю эту залипуху на двустронний скотч к солевому баку.

Может было и проще постаивить zigbee-датчик. Но в нём бы не было моей души! :)
