Починка DSE6120 MKIII AMF

07.08.2026

Достался мне тут по случаю ДГУ с контроллером DSE6120 MKIII AMF. Но какие-то "собаки" в нём прилично покопались до меня...

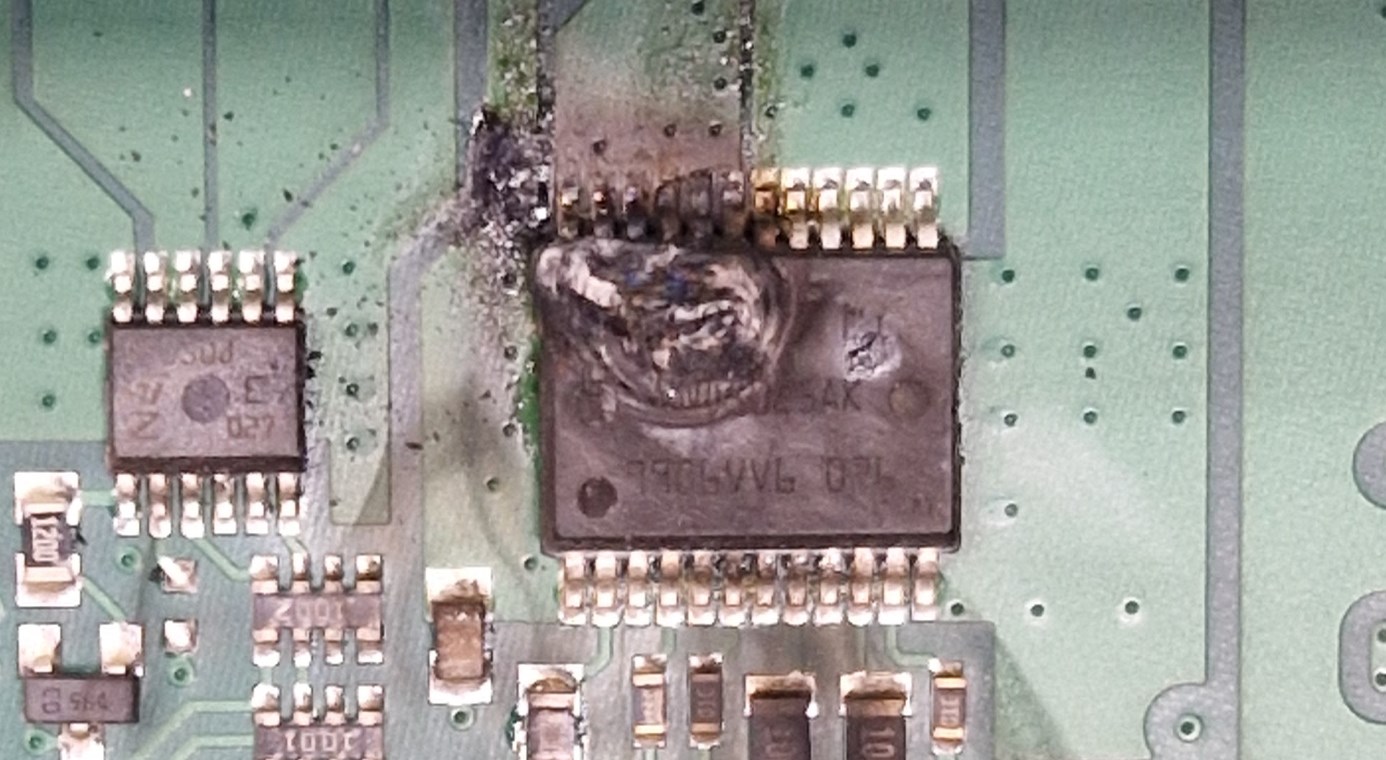

Электрическая схема была в грустном состоянии. Сначала я не мог понять зачем, но потом обнаружил, что они спалили силовой ключ на выходе контроллера. Ключ, который отвечал за включение подачи топлива и за запуск стартера.

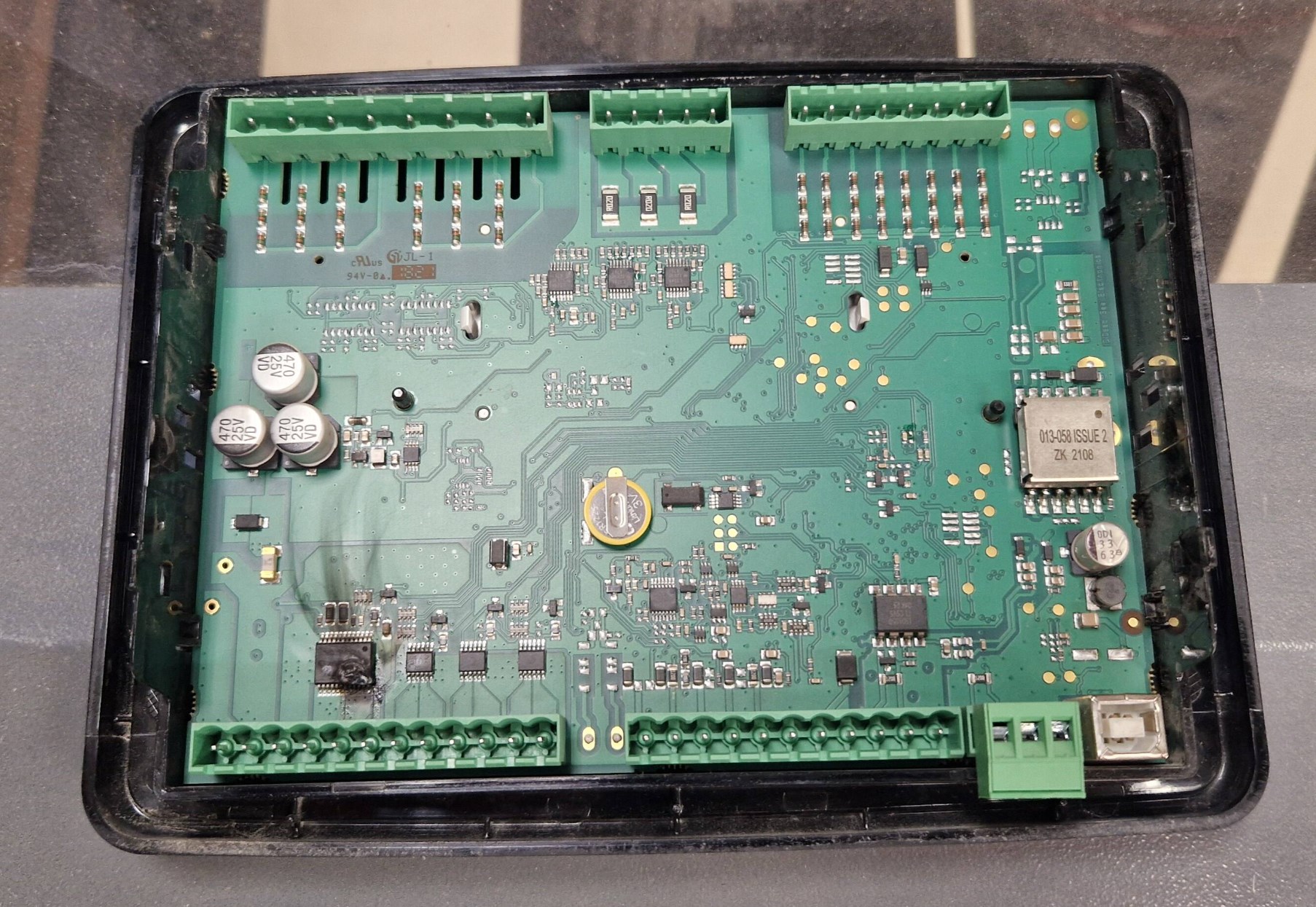

Как-то так он выглядел.

Но я же инженер? Нельзя просто взять и купить новый контроллер за 25тр на ali. Нужно же починить этот?

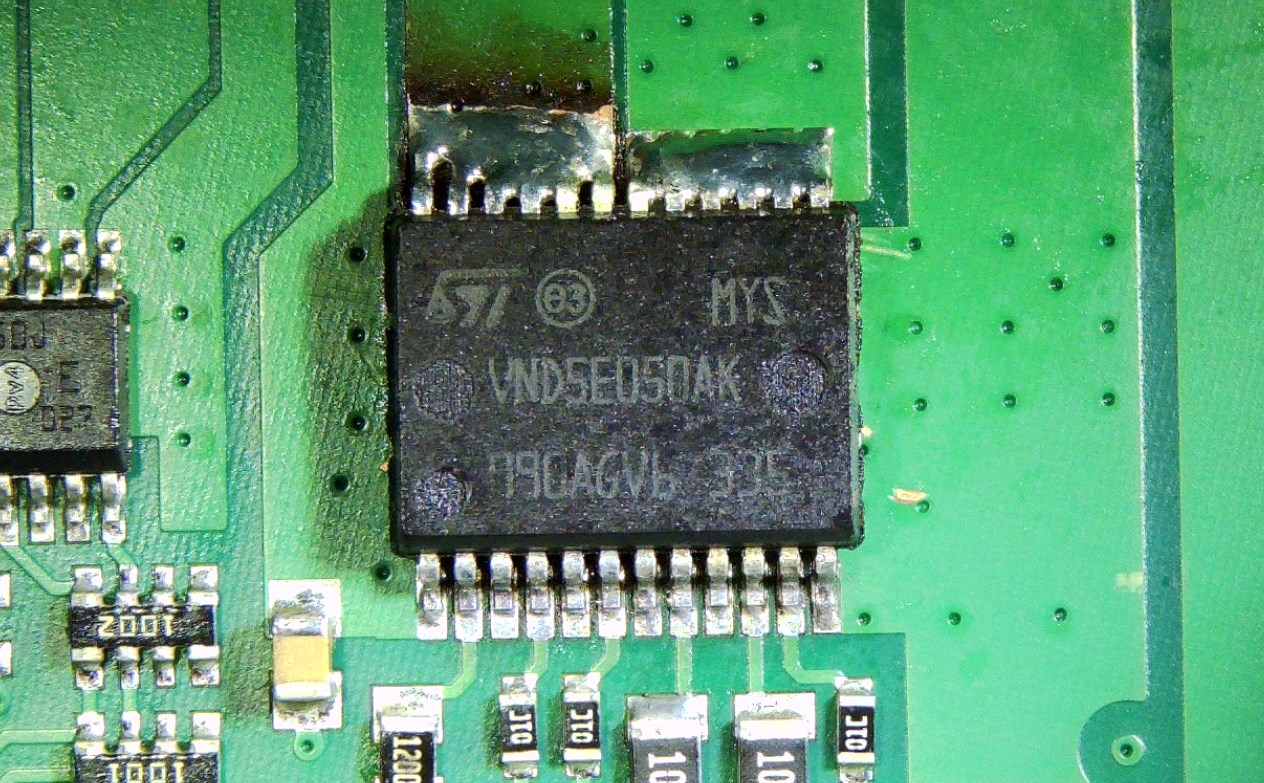

И вот, чем не шедевр?!?

Просто предмет гордости!

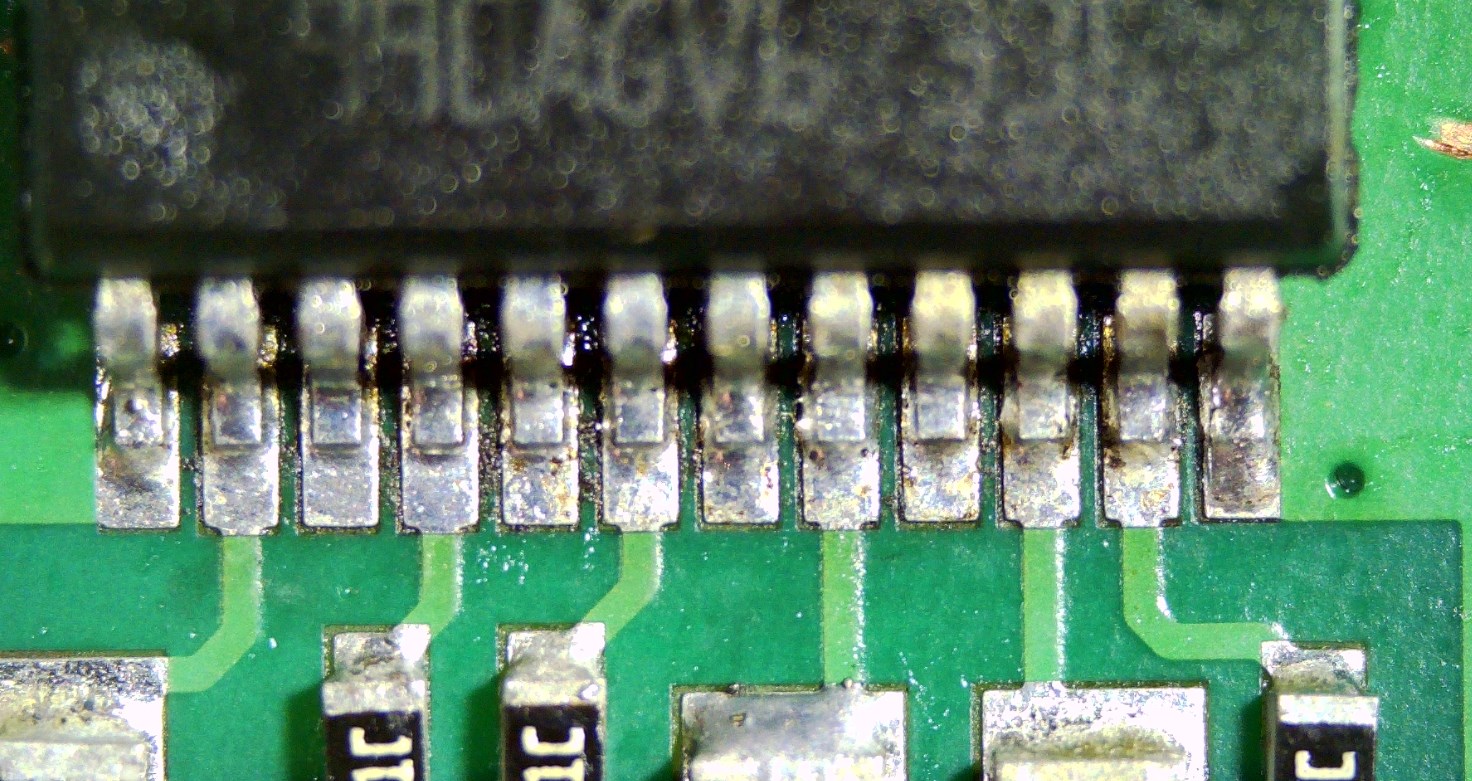

И так в целом-то может и так себе достижение, но для такой слепой курицы как я, с дрожащими руками... Да я и саму микросхему-то с трудом видел, не то что ноги. Это просто подвиг!

Получил массу удовольствия.

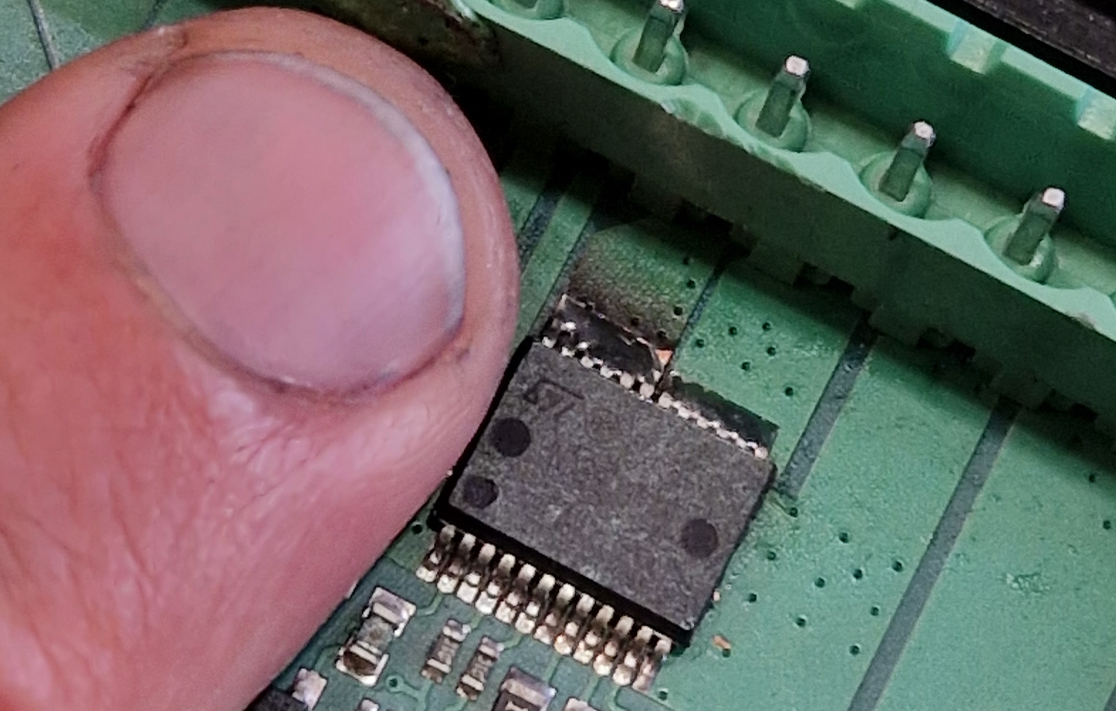

Палец приложен для масштаба. Палец, кстати, указательный! :)

Не знаю, заработает или нет, но лучше я уже не смогу. :)

UPD: Проверил. Отлично работает! Вот только не знаю, кто в этой истории оказался тупее...

1. Я, который установил промежуточное реле между контроллером и стартером, чтобы больше ничего не выгорало. И счастливый был уверен, что я умнее чем производитель генератора

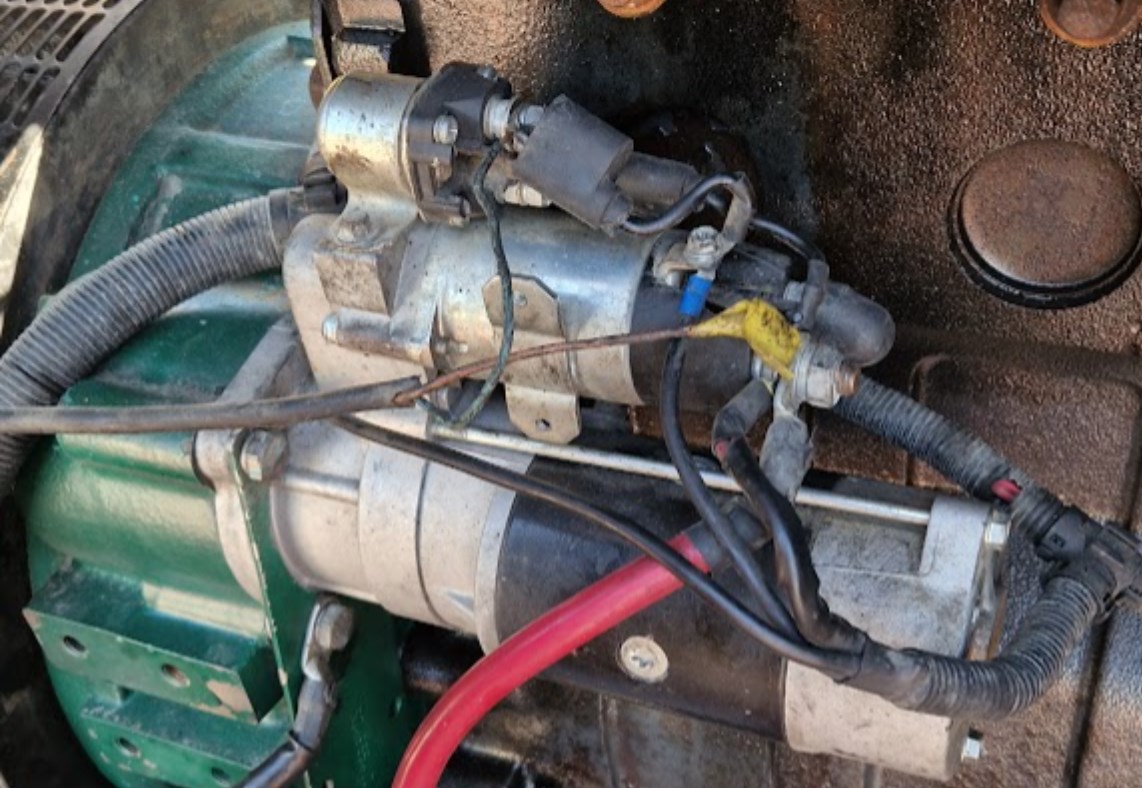

2. Предыдущий электрик, который при какой-то возне с проводкой не понял, что на стартере установлена втягивающая, на которой УЖЕ установлено промежуточное реле для её запуска.

Когда я начал пытаться понять что это всё такое - стало очевидно, что промежуточное реле вообще выключено из цепи. Перекинув управляющий провод со втягивающей на родное промежуточное реле всё заработало как нужно. Но у меня уже установлено промежуточное реле перед промежуточным реле! Вот я молодец...
