Аварийный светильник Feron
03.10.2026
Понадобилось мне 7 аварийных светильников. Но тратиться на хороший бренд не хотелось... Решил попробовать купить дешёвый, но убедиться, что он будет нормально работать.

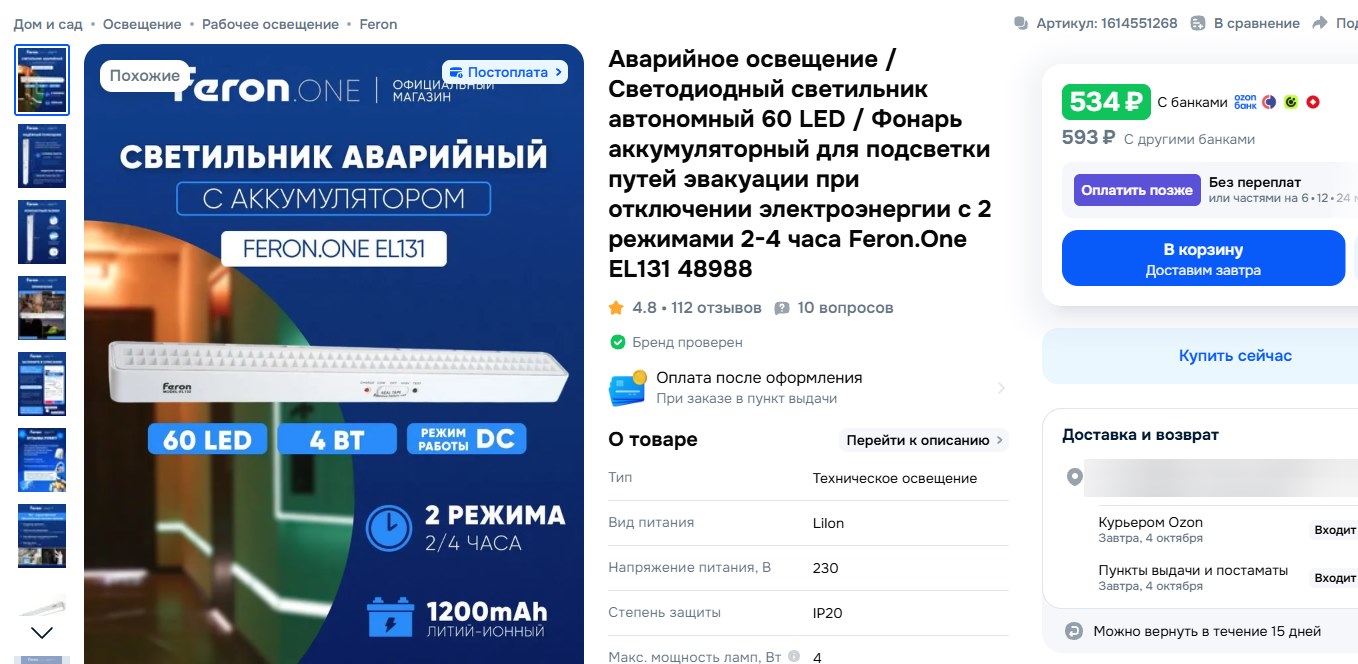

Выбрал вот такой.
Выглядит достаточно неплохо для 500 рублей.

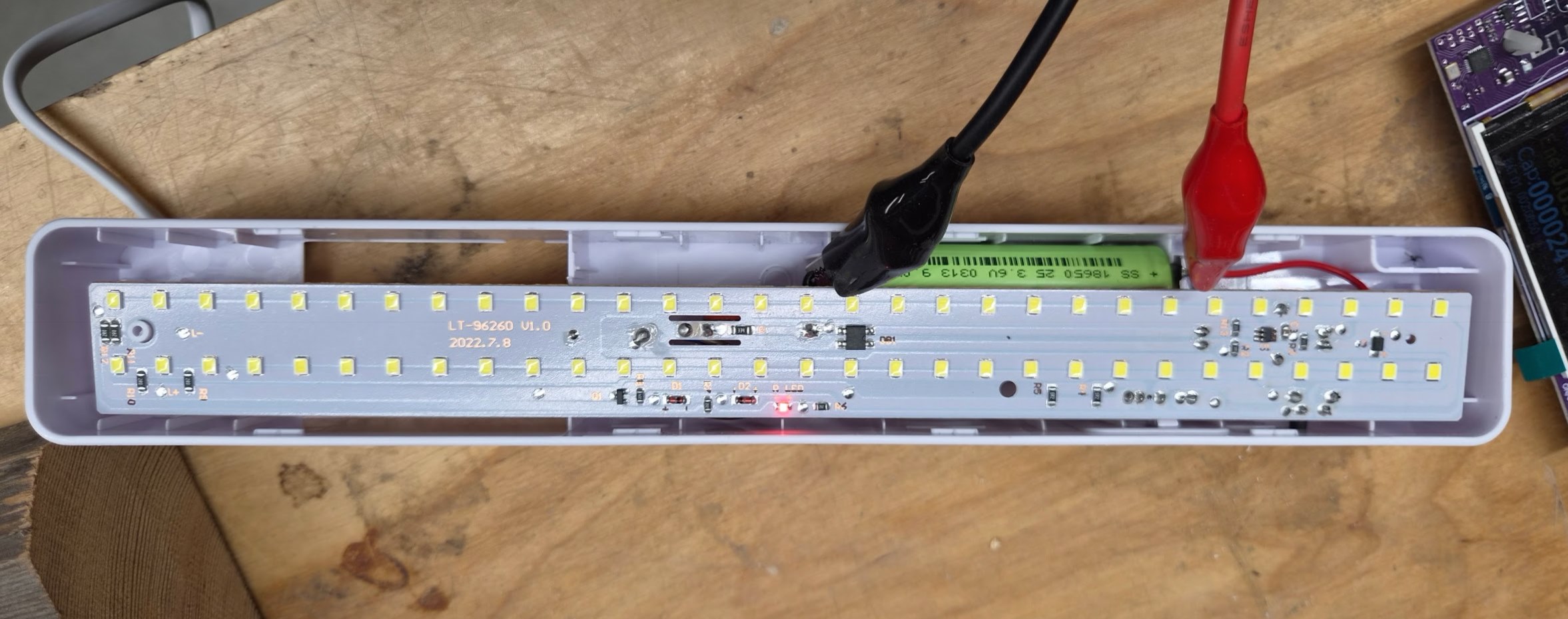

Для начала разобрал, посмотрел, что внутри. Внутри почти ничего. Плата с диодами, на ней же пара чипов, которые отвечают за зарядку и за включение при пропадании внешнего питания. Ну и аккумулятор 18650 на 1.2Ah.
Не шедевр, конечно, но я ничего особо и не хотел. Наверное, будет работать?
Я подумал, что нужно заменить аккум на более ёмкий, у меня, благо, запас с прошлого раза есть.
Заменил. Проверил напряжение нового аккума перед установкой. 4.10VDC. Нормально.
Включил в розетку (поставил заряжаться). В документации написано заряжать не меньше суток, так что особо рассчитывать на быстрый заряд не приходилось.
Через пару дней вернулся к нему и решил проверить, как там мой аккум. Нормально ли он зарядился?
Разобрал обратно светильник и обнаружил, что напряжение на моём аккумуляторе 3.6VDC. Как такое может быть? Он же два дня заряжался!
Начал поиски. Для начала обнаружил, что напряжение холостого хода на выходе зарядника 5VDC. Это как-то многовато для Li-ion? Нажаловался на это моему новому другу. Тот сказал, что напряжение холостого хода вообще ничего не значит в современном мире. И что контроллер может урезать ток до нуля при превышении напряжения. Но я этого не увижу.
Но что-то ведь случилось с моим аккумулятором?
Поставил амперметр в разрыв. Выяснил, что потребление светильника под нагрузкой около 0.5A. А ток заряда 60mA. И вроде даже ток в нужные стороны течёт, судя по амперметру. Но что же тогда с моим аккумом?
Может, плата заряда всё-таки выдаёт всегда 5VDC и она просто перезарядила мой аккум? Он после перезаряда сдох и теперь показывает какое-то остаточное напряжение после своей смерти? Поставил его на зарядку в 1А. Он вроде заряжаться стал. Нормально заряд принимать. Не греться.
Но если плата заряда всё-таки выдаёт всегда 5VDC, то на что рассчитывал производитель? Может, аккум родной был со встроенным BMS? Мы с другом стали искать, бывает ли такое. Вроде нет. Точнее, бывает, но BMS добавляет длины к 18650, а здесь размер был совершенно стандартный.
Значит всё-таки плата заряда битая. 😢 Стал проверять, что она выдаёт на выходе. Подключил к ней электронный балласт в надежде понять, что там будет происходить. Но электронный балласт не был рад такому убогому заряднику - там явно сэкономили на всём, на чём можно. Пульсации дикие. Даже конденсатора для стабилизации не видно. Нашёл где-то у себя конденсатор. Включил его в цепь. Стало лучше. Но вроде напряжение заряда упало немного. И ток держится на каких-то разумных значениях. Что же, блин, случилось с моим аккумулятором тогда?
Потратил на всё это развлечение часа 4.
Не сдюжил.
Сдался.
Не смог найти ничего, что бы мне объяснило эту загадку. Решил, что больше никогда не буду покупать Feron, чтобы не страдать так по мелочам.
И вот, уже под вечер, занимаясь чем-то совсем другим, до меня вдруг дошло. Сегодняшнее утро было не совсем обычным - ночью в 4:32 у меня выбило УЗО. В 8 утра я пришёл, обнаружил это, включил УЗО. Поискал причину его выбивания, не нашёл. И занялся другими делами. Но ведь, пока не было электричества, мой новый прекрасный аварийный светильник включился! И стал давать свой аварийный свет! И высадил аккум. А к тому моменту, когда я пришёл его проверять, он, конечно же, не успел его зарядить обратно! Какая нелепая дичь. Четыре часа просто в труху.
Что, думали, что история на это закончится? Нет, не тут то было.
Теперь опять Feron...
Я случайно оставил всю свою "конструкцию" заряжаться дальше. И она заряжалась и заряжалась. И всё бы неплохо, но она зарядилась до 4.3VDC. Да! На этом этапе зарядки что-то сработало в цепи защиты светильника и зарядка прекратилась. Но почему 4.3VDC? Максимальное напряжение для Li-ion аккумулятора вроде всегда было 4.2VDC? Можно было бы списать это на калибровку моей электронной нагрузки. Но мультиметр тоже показывает 4.3VDC. Он не поверен, правда. Но что-то, как мне кажется, идёт всё равно не так, как должно было бы идти.
Попробуем вспомнить, что говорил мой новый друг про аккумуляторы DJI.
Аккумуляторы Air 2S не просто «потеряли заряд», а сами намеренно разрядились для хранения.
У них встроена функция Auto-Discharging:
после суток без использования заряд снижается примерно до 96%;
после пяти дней — примерно до 60%;
затем остаётся медленный естественный разряд.
Это защищает литий-полимерные элементы от деградации и вздутия: месяц лежать при 100% для них гораздо вреднее, чем при 40–60%.
Почему-то мне кажется, что 4.3VDC на длинной дистанции - идея провальная.
Мой новый друг с этим совершенно согласен. Хотя это было понятно и без него, после просмотра ролика о том, как вообще устроены Li-ion аккумуляторы.
То есть о чём это я? У меня есть аварийный светильник, который висит на стене и ждёт, пока выключится внешнее электричество. Но всё время, пока он висит на стене, его зарядное устройство заряжает его на предельном напряжении. И он стоит уже готовый "взорваться от счастья", но в основном это счастье сказывается только на том, что его срок службы постоянно сокращается.
Но ведь это, блин, аварийный светильник. Его задача сработать в "нужный момент" и обеспечить освещение для того, чтобы люди могли найти выход из тёмного помещения. Ему не нужно быть заряженным на 110%. Ему достаточно просто быть живым, чтобы обеспечить освещение на следующие 10 минут. И судя по характеристикам Li-ion - это вообще не 4.3VDC.
Мы с другом начали искать, где же именно спряталась от нас беда. А их было даже несколько...
Это блок питания светильника. Красным помечены выходы стабилитрона, а за контроль заряда отвечает U1 - DW06D.
DW06D - контроллера перезаряда/переразряда аккумулятора. Верхняя граница напряжения, судя по даташиту, 4.3VDC. Именно их я и вижу на аккумуляторе. Контроллер сам в себе, никакой внешней регулировки не имеет. Транзисторы встроенные. То есть заставить поддерживать его более низкое напряжение на выходе нельзя никак. Аналога с более щадящими границами по напряжению тоже нет. Наука говорит, что этот контроллер должен использоваться как аварийный - то есть напряжение заряда аккумулятора должно регулироваться блоком питания. А этот контроллер должен давать просто верхнюю аварийную отсечку. Но в случае схемы этого светильника это контроллер оказался единственным, что пытается хоть как-то защитить аккумулятор.
Само напряжение в цепи задаётся стабилитроном. Мультиметр показывает на нём 5.22VDC. И это похоже на то, что происходит в цепи светильника.
Сознаюсь, где-то на этом этапе я потерял уже нить событий и всего, что я с ним сделал. Стабилитроны менял, резисторы перепаивал... Нет, ему ничего помочь не может. Это светильник боли.
Но "Орешек знанья твёрд, но всё же, мы не привыкли отступать!". Я решил пойти другим путём.
Потратив какое-то нездоровое количество времени, я сделал для него свой контроллер заряда. Со своим блоком питания, со своей защитой. И со своим ESP32, который должен обеспечивать правильные параметры заряда.
А от родного светильника по итогу остаётся только корпус и панель светодиодов.
Красота, да и только.
ESP следит за напряжением на аккумуляторе. При достижении, допустим, 4.1V, отключает заряд. При падении до 4.0V - включает заряд.
Полный контроль за происходящим!
Помощничек постарался описать то, насколько я молодец:
Этот проект — контроллер аварийного светильника с аккумуляторным резервированием и возможностью контроля по Wi-Fi. Плата объединяет сетевой источник питания, зарядное устройство, защиту аккумулятора, управление лампой и питание ESP. При исчезновении электричества свет включается автоматически, а контроллер продолжает получать питание от аккумулятора.
Главная особенность устройства — аппаратное включение аварийного освещения. За него отвечает отдельная цепь на инверторе с триггером Шмитта SN74LVC1G14 и силовом MOSFET. Пока сетевое питание присутствует, лампа выключена. Когда оно пропадает, цепь самостоятельно подключает лампу к аккумулятору. Для этого не нужны команда ESP, работающая прошивка или доступная сеть Wi-Fi. Гистерезис триггера помогает избежать многократных переключений около порога срабатывания.
Питание от сети обеспечивает встроенный модуль Mean Well IRM-03-5, формирующий 5 В при мощности до 3 Вт. Он обеспечивает гальваническую развязку сетевой и низковольтной частей. От его выхода питаются электроника устройства и зарядная цепь аккумулятора.
Резервным источником служит одноэлементный литийионный аккумулятор с конечным напряжением заряда 4,2 В. Его зарядкой занимается TP4056. В схеме задан небольшой зарядный ток — расчётно около 100 мА. Такой режим ограничивает тепловыделение линейного зарядного устройства. Микросхема самостоятельно управляет процессом зарядки, завершает его и возобновляет при снижении напряжения аккумулятора.
При этом зарядное устройство связано с ESP. Контроллер получает отдельные сигналы "идёт зарядка" и "зарядка завершена", а также может принудительно запретить заряд через линию CHG_DISABLE. По умолчанию заряд разрешён аппаратно: для обычного восстановления заряда аккумулятора запуск программы не требуется.
Защитой аккумулятора занимается отдельная микросхема HY2113-KB5B с двумя силовыми MOSFET. Она контролирует перезаряд, чрезмерный разряд и токовые аварии, включая короткое замыкание. Для выбранной модификации номинальные пороги защиты составляют около 4,25 В при перезаряде и 2,8 В при разряде. Эта защита работает независимо от программного контроля.
Для питания ESP предусмотрен отдельный повышающе-понижающий преобразователь TPS63020. Он формирует около 3,3 В как от сетевого источника, так и от аккумулятора, напряжение которого меняется по мере разряда. Преобразователь способен понижать входное напряжение или повышать его, когда оно становится ниже требуемого. В схеме также включён режим экономичной работы при небольшой нагрузке.
Выбор источника питания электроники выполнен аппаратно с помощью двух диодов Шоттки. При наличии сети питание поступает от линии 5 В, а после её исчезновения — от аккумулятора. Дополнительный LM66100 на выходе преобразователя блокирует обратный ток со стороны питания ESP, в том числе при подключении USB. За корректный запуск контроллера при появлении и просадках питания отвечает супервизор TLV803EA30DBZR.
Силовая цепь лампы отделена от питания контроллера. Светодиодный модуль получает питание непосредственно от аккумулятора через MOSFET, поэтому его рабочий ток не проходит через преобразователь 3,3 В. Это позволяет независимо организовать питание света и электроники управления.
Для наблюдения за состоянием устройства предусмотрены два аналоговых измерительных канала: напряжение аккумулятора и напряжение на выходе сетевого источника. Каждый использует делитель 150 кОм / 100 кОм и фильтрующий конденсатор 100 нФ. Эти измерения позволяют программе отслеживать разряд аккумулятора, появление и исчезновение сетевого питания, а также изменение напряжения под нагрузкой.
Отдельная функция — проверочное включение лампы без отключения сети. Через сигнал LIGHT_TEST ESP может принудительно включить свет. Если одновременно запретить зарядку, аккумулятор будет разряжаться на лампу, а контроллер сможет наблюдать за его напряжением. Это создаёт основу для проверки аккумулятора под нагрузкой и периодических тестов по расписанию.
Аппаратная часть подготовлена для удалённого наблюдения и диагностики. Соответствующая прошивка может передавать напряжение аккумулятора и состояние зарядки, сообщать о пропадании и восстановлении питания, а также запускать проверочные включения. Передача сообщений зависит от доступности сети, тогда как автоматическое включение света и основные функции защиты аккумулятора выполняются самой схемой.
Итоговая стоимость мероприятия $12. Ну... Можно сказать, что неплохая добавка для светильника за 534 рублей.
Он пока ещё не приехал, но я в него уже верю!
